Ceny fabryczne wyłączników bezpiecznikowych

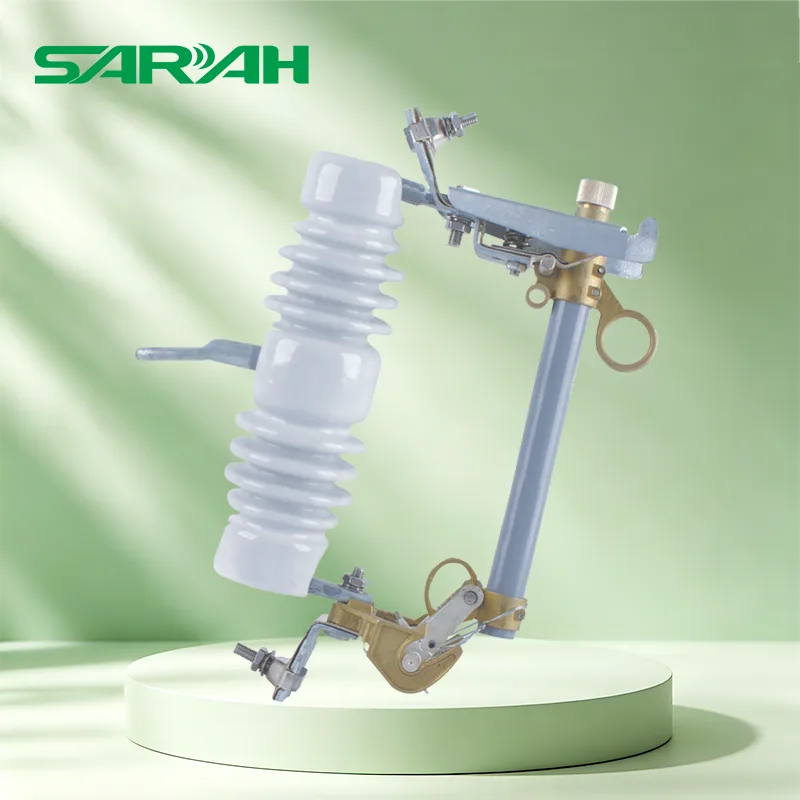

Wyłącznik bezpiecznikowy to krytyczne urządzenie przełączające i zabezpieczające w systemach dystrybucji energii, wykorzystywane w sieciach dystrybucyjnych średniego napięcia i instalowane na napowietrznych liniach dystrybucyjnych. Jeśli szukasz niestandardowych rozwiązań dla tego typu sprzętu elektrycznego, wybierz Sarah Electric jako producenta i dostawcę. W naszej ofercie znajdziesz także szeroką gamę innych produktów – m.intransformatory, ograniczniki przepięći nie tylko — dzięki temu możemy dostarczać kompleksowe, kompleksowe rozwiązania.

Jak działa wyłącznik bezpiecznikowy?

Zasada działania wyłącznika bezpiecznikowego dzieli się przede wszystkim na dwa stany: normalną pracę i stan wyłączenia zwarcia.

1. Normalny stan pracy

Wewnątrz rurki bezpiecznikowej znajduje się element topliwy. Podczas normalnego przepływu prądu bezpiecznik pozostaje pod napięciem; powstała siła rozciągająca mocno mocuje górny koniec rurki bezpiecznikowej do stałego górnego styku, utrzymując w ten sposób ciągłość obwodu.

2. Stan porzucenia błędu

Gdy w linii wystąpi przeciążenie lub zwarcie, ogromny prąd zwarciowy szybko przepala się i przerywa wewnętrzny bezpiecznik.

Gdy bezpiecznik pęknie, siła rozciągająca natychmiast zanika. Napędzana własnym ciężarem i działaniem mechanicznej sprężyny, rurka bezpiecznikowa automatycznie obraca się w dół wzdłuż osi zawiasu i opada, tworząc widoczną szczelinę powietrzną, która całkowicie izoluje uszkodzony obwód.

Co więcej, dokładnie w momencie przepalenia bezpiecznika, wewnątrz lampy wytwarza się łuk elektryczny. Specjalne materiały lub wypełniacze wyściełające wewnętrzną ściankę bezpiecznika reagują na wysokie temperatury, wytwarzając dużą objętość gazu; wytwarza to strumień gazu pod wysokim ciśnieniem, który silnie gasi łuk, zapewniając bezpieczne i szybkie przerwanie prądu.

Jaki jest związek między wyłącznikiem bezpiecznikowym a transformatorem montowanym na słupie?

Wycięcia bezpiecznikowe iTransformatory montowane na słupieto zazwyczaj kluczowe komponenty przeznaczone do stosowania w tandemie, współpracujące ze sobą w celu zapewnienia bezpieczeństwa i stabilności zasilania.

1. Funkcjonalny podział ról

2. Metoda instalacji

Wyłącznik bezpiecznikowy instaluje się na zacisku wejściowym wysokiego napięcia po pierwotnej stronie transformatora montowanego na słupie, natomiast strona niskiego napięcia transformatora jest podłączana bezpośrednio do obciążenia.

W napowietrznych liniach elektroenergetycznych wyłącznik bezpiecznikowy jest umieszczony nad lub obok transformatora; strona wysokiego napięcia łączy się z siecią energetyczną, natomiast strona średniego i niskiego napięcia dostarcza energię do odbiorników końcowych.

Schematyczny:

Sieć energetyczna (10kV/11kV) → Odłącznik bezpiecznikowy → Transformator na słupie → Użytkownicy niskiego napięcia (400V/230V)

3. Funkcje synergiczne

Zabezpieczenie przed przeciążeniem: Gdy prąd sieciowy przekroczy wartość znamionową, nastąpi przepalenie bezpiecznika, odłączając w ten sposób zasilanie wejściowe transformatora.

Zabezpieczenie przed zwarciem: W przypadku zwarcia wyłącznik bezpiecznikowy działa szybko, przerywając zasilanie, zapobiegając uszkodzeniu transformatora i urządzeń podłączonych za nim przez prądy zwarciowe.

Łatwość konserwacji: Wyłącznik bezpiecznikowy umożliwia ręczną obsługę w celu odizolowania obwodu; gwarantuje to, że cała linia zasilająca nie będzie musiała być odłączana od zasilania podczas instalowania, konserwacji lub wymiany transformatora montowanego na słupie.

4. Zalecenia dotyczące wyboru

Prąd znamionowy wyłącznika bezpiecznikowego należy określić na podstawie wydajności transformatora montowanego na słupie i prądu linii. Musi być odpowiednio dobrany do konkretnego modelu transformatora, aby zapewnić czułą pracę i niezawodną ochronę.

Typowe scenariusze zastosowań

Jakie są wymagania instalacyjne dotyczące wyłącznika bezpiecznikowego?

1. Miejsce instalacji

Strona wysokiego napięcia: Zainstaluj na końcu linii dystrybucyjnej wysokiego napięcia, znajdującym się w pobliżu transformatora montowanego na słupie.

Linie napowietrzne: Jeśli to możliwe, instaluj na szczycie słupa lub na odcinku linii napowietrznej najbliżej transformatora.

Unikaj zakłóceń: Unikaj instalacji w miejscach, gdzie przecinają się linie energetyczne, gdzie urządzenie może być zasłonięte przez budynki lub gdzie jest podatne na fizyczne uderzenia sił zewnętrznych.

2. Wysokość instalacji

W przypadku zewnętrznych linii napowietrznych wysokość montażu wyłączników bezpiecznikowych montowanych na słupach wynosi zazwyczaj od 4 do 6 metrów lub więcej.

W obszarach łatwo dostępnych dla personelu należy zastosować dodatkowe środki ochrony.

3. Metoda montażu

Zamocować urządzenie za pomocą wsporników izolacyjnych lub filarów izolacyjnych, które spełniają obowiązujące specyfikacje; upewnij się, że instalacja jest solidna i stabilna, aby zapobiec poluzowaniu spowodowanemu siłami wiatru lub wibracjami.

Śruby zacisków muszą być mocno dokręcone, ale należy uważać, aby nie dokręcić ich zbyt mocno, aż do uszkodzenia izolatora.

4. Połączenia elektryczne

Połączenia pomiędzy stroną wysokiego napięcia a siecią energetyczną muszą wykorzystywać przewody i zaciski spełniające obowiązujące specyfikacje, zapewniając, że przekrój poprzeczny przewodu jest odpowiednio dopasowany do prądu znamionowego bezpiecznika.

Okablowanie musi być schludne i uporządkowane, aby zapobiec luźnym połączeniom lub słabemu kontaktowi; przewód uziemiający musi być niezawodnie uziemiony.

5. Prześwit przestrzenny

Zachowaj bezpieczną odległość między biegunem wyłącznika bezpiecznika a transformatorem lub innym sprzętem, aby zapobiec porażeniu prądem elektrycznym i przeskokom łuku.

Upewnij się, że droga mechanizmu wysuwania rurki bezpiecznikowej pozostaje drożna, aby zapobiec awariom lub brakowi wizualnej sygnalizacji stanu usterki.

6. Biegunowość i orientacja

Podczas instalowania wyłącznika bezpiecznikowego należy zwrócić uwagę na właściwą polaryzację; zacisk wejściowy wysokiego napięcia należy podłączyć do strony sieci energetycznej.

Rurka bezpiecznikowa powinna być zorientowana pionowo, a jej kierunek działania musi być zgodny z normami projektowymi.

7. Wymagania środowiskowe

Unikać instalacji w środowiskach charakteryzujących się nadmierną wilgocią, gromadzeniem się wody lub silną korozją; w przypadku instalacji na obszarach przybrzeżnych lub w środowiskach o wysokiej kwasowości/zasadowości należy wybrać typ bezpiecznika odporny na korozję.

Urządzenie jest przeznaczone do normalnej pracy w zakresie temperatur od -25°C do +40°C; jednakże specyfikacje można dostosować do konkretnych wymagań.
