Jak działa transformator elektryczny?

Transformatory charakteryzują się solidną konstrukcją wewnętrzną i wykorzystują indukcję elektromagnetyczną, aby ułatwić konwersję napięcia podczas pracy.

Ich podstawowa konstrukcja składa się z zamkniętego żelaznego rdzenia i nawiniętych wokół niego cewek wysokiego i niskiego napięcia. Kiedy do strony wysokiego napięcia zostanie przyłożony prąd przemienny, w żelaznym rdzeniu generowane jest zmienne pole magnetyczne. Gdy to pole magnetyczne przechodzi przez stronę niskiego napięcia, indukuje nowe napięcie przemienne w cewkach niskiego napięcia.

Dostosowując stosunek zwojów cewki wejściowej i wyjściowej, transformator może precyzyjnie obniżyć napięcie, spełniając w ten sposób określone wymagania projektu.

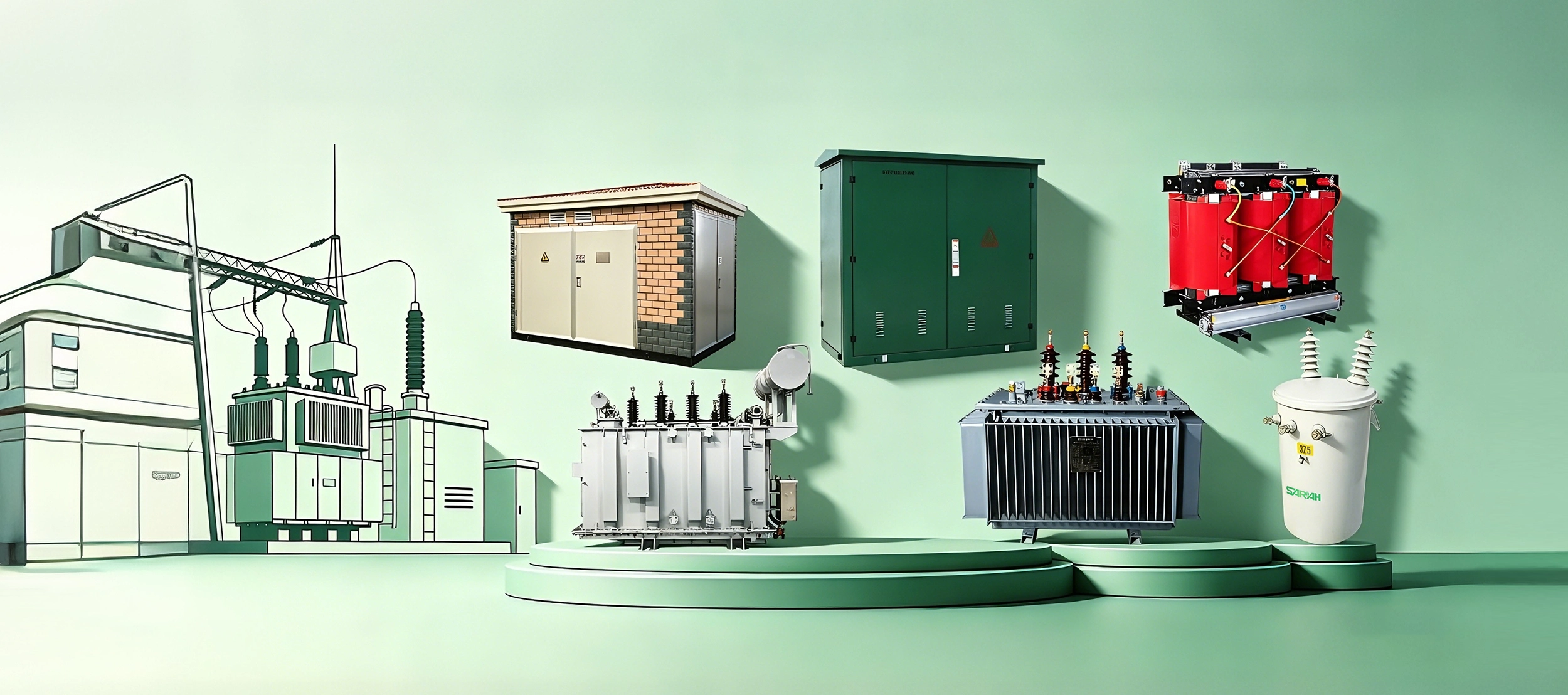

Jakie są różne typy transformatorów elektrycznych?

1. Transformator dystrybucyjny

Charakterystyka: Instalowany na końcu linii dystrybucyjnych; zdolny do długotrwałej ciągłej pracy; moce zazwyczaj wahają się od 25 kVA do 5000 kVA.

Funkcjonować: Przekształca energię średniego napięcia w energię niskiego napięcia.

Typowe zastosowania: Budynki mieszkalne, budynki komercyjne, wiejskie sieci energetyczne, parki przemysłowe itp.

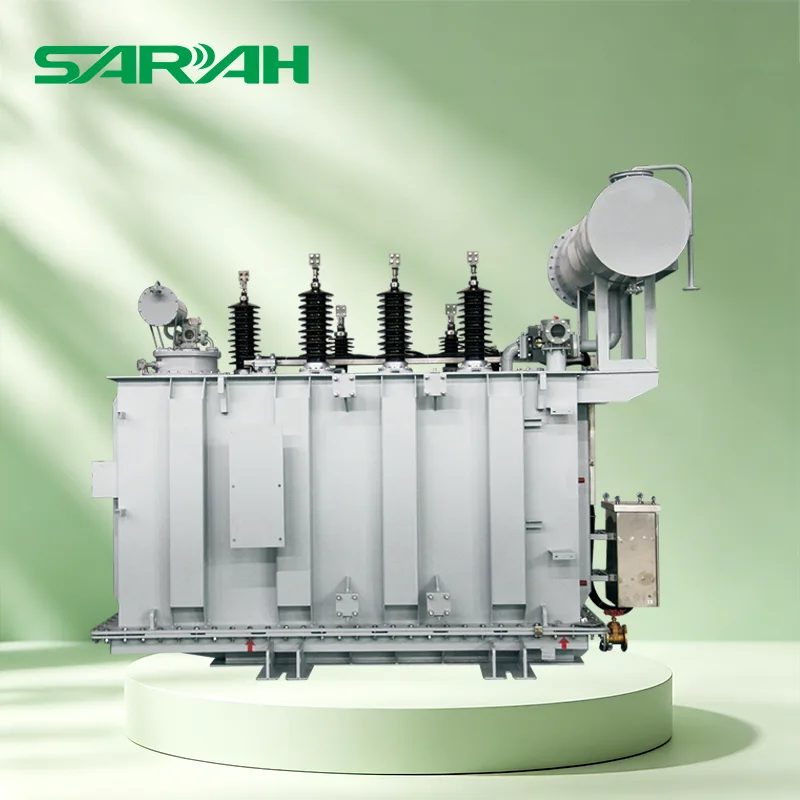

2. Transformator mocy

Charakterystyka: Duża pojemność; wysoka wydajność operacyjna; nadaje się do systemów wysokiego i bardzo wysokiego napięcia.

Funkcjonować: Odpowiedzialny za zwiększanie lub zmniejszanie mocy wysokiego napięcia.

Typowe zastosowania: Elektrownie, sieci przesyłowe energii i podstacje wielkoskalowe.

3. Transformator zanurzony w oleju

Charakterystyka: Wykorzystuje olej izolacyjny do chłodzenia i izolacji; charakteryzuje się dużymi możliwościami rozpraszania ciepła, doskonałą odpornością na przeciążenia i stabilną pracą.

Typowe zastosowania: Systemy dystrybucji energii, zakłady produkcyjne przemysłowe, nowe elektrownie energetyczne i środowiska instalacji zewnętrznych.

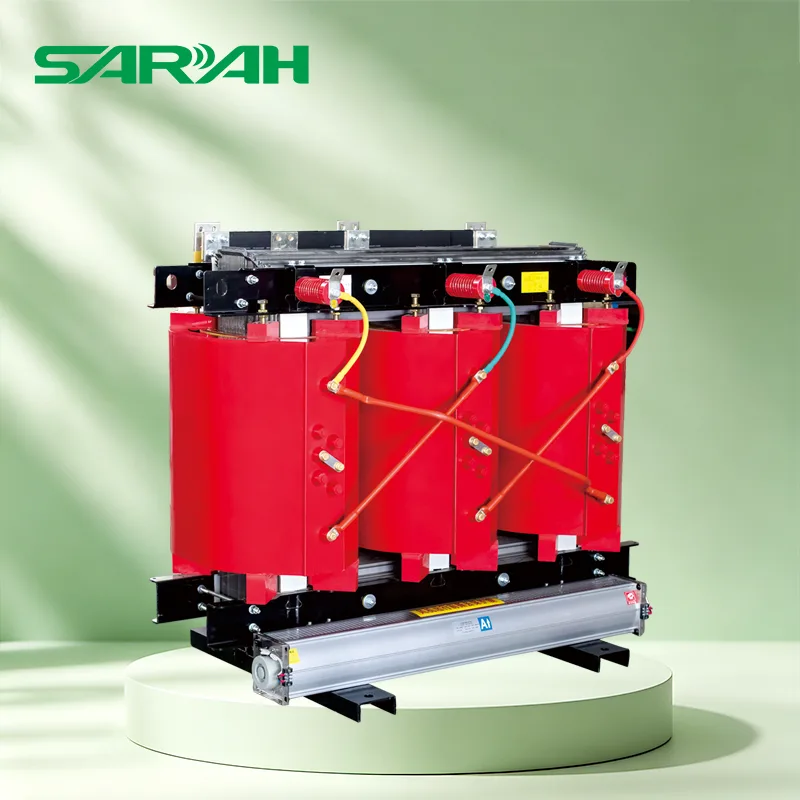

4. Transformator suchy

Charakterystyka: Nie używa oleju izolacyjnego; izolacja i odprowadzanie ciepła opiera się na powietrzu lub żywicy epoksydowej; zapewnia doskonałą odporność ogniową, bezpieczeństwo i przyjazność dla środowiska.

Typowe zastosowania: Obszary o dużym natężeniu ruchu pieszego, szpitale, szkoły i inne strefy krytyczne.

5. Transformator na słupie

Charakterystyka: Zainstalowany na słupach energetycznych; wymaga minimalnej przestrzeni na ziemi; wiąże się z niskimi kosztami początkowymi inwestycji.

Typowe zastosowania: Wiejskie i podmiejskie systemy dystrybucji energii.

6. Transformator montowany na podkładce

Charakterystyka: Charakteryzuje się całkowicie zamkniętą obudową; zainstalowany na płycie betonowej na poziomie gruntu; zapewnia wysokie bezpieczeństwo, doskonałą ochronę przed czynnikami zewnętrznymi i niski poziom hałasu.

Typowe zastosowania: Dzielnice handlowe i wspólnoty mieszkaniowe na obszarach miejskich.

7. Transformator separacyjny

Charakterystyka: Redukuje zakłócenia elektryczne poprzez izolację galwaniczną; charakteryzuje się całkowitą separacją pomiędzy obwodami wejściowymi i wyjściowymi.

Funkcjonować: Zwiększa bezpieczeństwo sprzętu i poprawia jakość energii.

Typowe zastosowania: Sprzęt medyczny, systemy sterowania automatyką, instrumenty precyzyjne i urządzenia komunikacyjne.

8. Transformator pieca

Charakterystyka: Możliwość uzyskania bardzo wysokiego prądu wyjściowego; posiada dużą odporność na zwarcia i wysoką odporność na obciążenia udarowe.

Funkcjonować: Dostarcza energię do urządzeń zużywających dużo energii, takich jak elektryczne piece łukowe i piece do wytapiania.

Typowe zastosowania: Huty stali, przemysł metalurgiczny i zakłady przetwórstwa metali nieżelaznych.

Szybka tabela porównawcza

Dlaczego transformatory są niezbędne dla współczesnego społeczeństwa?

Ponieważ prawidłowe funkcjonowanie systemów elektroenergetycznych opiera się wyłącznie na transformatorach; od elektrowni do użytkowników końcowych, praktycznie każda kilowatogodzina energii elektrycznej musi przejść przez transformator.

Transformatory o wysokiej wydajności nie tylko ułatwiają konwersję napięcia, ale także pomagają użytkownikom:

● Zwiększ efektywność przenoszenia mocy

● Minimalizuj straty energii

● Zapewnij bezpieczeństwo sprzętu

● Poprawa stabilności zasilania

● Redukcja długoterminowych kosztów operacyjnych

Jak wybrać napięcie transformatora?

I. Dobór napięcia po stronie wysokiego napięcia

Napięcie po stronie wysokiego napięcia transformatora zależy od lokalnej struktury sieci energetycznej; musi dokładnie odpowiadać napięciu przesyłowemu sieci publicznej lub podstacji poprzedzającej obsługującej miejsce realizacji projektu.

Zapoznaj się z poniższymi wytycznymi dotyczącymi napięcia — w zależności od konkretnego kraju, regionu i wymagań projektu — lub skontaktuj się bezpośrednio z firmą Sarah Electric:

11 kV: Wielka Brytania, Azja Południowo-Wschodnia, Afryka, Australia, Indie i inne regiony wykorzystujące systemy elektryczne oparte na Wspólnocie Narodów.

33 kV / 35 kV: Powszechnie stosowane w dużych parkach przemysłowych, średniej wielkości podstacjach lub nowych systemach gromadzenia energii.

10 kV / 20 kV: Chiny kontynentalne i niektóre kraje europejskie.

13,8 kV / 4,16 kV: Szeroko stosowane w Ameryce Północnej (standardy amerykańskie) i częściach Ameryki Południowej.

II. Wybór napięcia po stronie niskiego napięcia

Napięcie po stronie niskiego napięcia transformatora zależy od obciążenia końcowego; musi odpowiadać znamionowemu napięciu roboczemu obsługiwanych linii produkcyjnych, budynków komercyjnych lub mieszkaniowych sieci energetycznych.

Przemysłowa moc trójfazowa: Używany do napędzania ciężkich maszyn, silników elektrycznych, napędów o zmiennej częstotliwości (VFD) itp.

Jeśli projekt jest zlokalizowany w regionie, który przyjmuje standardy Międzynarodowej Komisji Elektrotechnicznej (IEC), zazwyczaj wybiera się napięcie 400 V (lub 415 V w przypadku starszych norm).

Jeśli projekt jest zlokalizowany w Ameryce Północnej (standardy amerykańskie), może być wymagane napięcie 480 V lub 208 V.

Zasilanie mieszkaniowe / jednofazowe: Używany do oświetlenia, sprzętu biurowego i standardowych urządzeń gospodarstwa domowego.

Typowe opcje obejmują 220 V, 230 V lub 240 V.

Chcesz rozpocząć nowy projekt? Podaj natychmiast następujące informacje, a Sarah Electric niezwłocznie Ci odpowie:

✓ Napięcie pierwotne

✓ Napięcie wtórne

✓ Wymagana moc (kVA)

✓ Częstotliwość (50 Hz lub 60 Hz)

✓ Środowisko instalacji (wewnątrz lub na zewnątrz)

✓ Wysokość

✓ Lokalizacja projektu (kraj)

Szukasz niezawodnego producenta i dostawcy podstacji skrzynkowych? Sarah Electric oferuje niestandardowe rozwiązania obejmujące fabrycznie prefabrykowaną, modułową i całkowicie zamkniętą konstrukcję zewnętrzną. Sprzęt jest odporny na korozję, wilgoć i kradzież, dzięki czemu idealnie nadaje się do miejskich sieci dystrybucyjnych, zastosowań przemysłowych, nowego sektora energetycznego i tymczasowych potrzeb w zakresie zasilania.

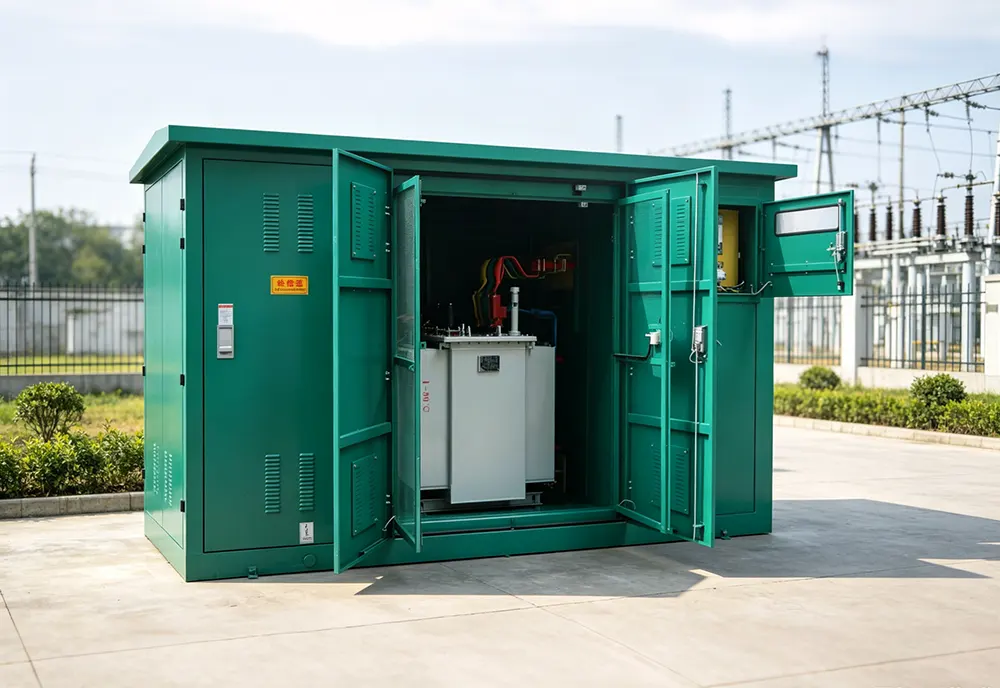

Jaka jest zasada działania podstacji typu skrzynkowego?

1. Podstawowy przebieg pracy

Biorąc za przykład typową podstację skrzynkową 10 kV/0,4 kV, przebieg pracy można podsumować w następujący sposób: Sieć średniego napięcia (10 kV) → Rozdzielnica wysokiego napięcia → Transformator rozdzielczy → Rozdzielnica niskiego napięcia → Sprzęt użytkownika (400 V).

2. Zasady działania każdego komponentu

● Wejście zasilania po stronie wysokiego napięcia

Podstacja skrzynkowa najpierw łączy się z siecią energetyczną za pośrednictwem linii wejściowej wysokiego napięcia. Strona wysokiego napięcia odpowiada przede wszystkim za odbiór energii elektrycznej z sieci, sterowanie zasilaniem (włączanie/wyłączanie) oraz ochronę transformatora.

● Sterowanie i ochrona poprzez rozdzielnicę wysokiego napięcia

Po wejściu do podstacji prąd wysokiego napięcia przechodzi najpierw przez rozdzielnicę wysokiego napięcia.

W normalnych warunkach rozdzielnica steruje przepływem prądu do transformatora. W przypadku awarii urządzenia zabezpieczające wykrywają nieprawidłowość i wyzwalają rozdzielnicę, aby przerwała prąd zwarciowy, chroniąc w ten sposób transformator i linie oraz zapobiegając eskalacji zwarcia.

● Transformacja napięcia przez transformator

Jest to zasadniczy etap całej pracy podstacji; transformator osiąga transformację napięcia w oparciu o zasadę indukcji elektromagnetycznej.

Energia elektryczna wysokiego napięcia wchodzi do uzwojenia wysokiego napięcia transformatora, żelazny rdzeń przenosi energię magnetyczną, a uzwojenie niskiego napięcia wytwarza energię elektryczną o niskim napięciu. Redukcję napięcia osiąga się poprzez konstrukcję uzwojeń i regulację współczynnika zwojów.

● Rozdział mocy po stronie niskiego napięcia

Energia elektryczna obniżona przez transformator trafia do szafy niskiego napięcia. Rozdzielnica niskiego napięcia odpowiada za rozdział mocy, sterowanie obciążeniami i zapewnienie ochrony przed przeciążeniem.

Na koniec energia elektryczna jest dystrybuowana i dostarczana do takich zastosowań, jak wyposażenie fabryki, oświetlenie budynków, układy silnikowe i sprzęt ładujący.

Podstawowa struktura wyposażenia

Podstacja skrzynkowa składa się z trzech niezależnych przedziałów:

1. Przedział wysokiego napięcia (HV).

Odpowiedzialny za odbiór wysokiego napięcia 10 kV lub 35 kV. Znajdują się w nim przełączniki obciążenia WN, wyłączniki automatyczne, bezpieczniki,ograniczniki przepięćoraz urządzenia zabezpieczające i pomiarowe ułatwiające wprowadzanie mocy, sterowanie i ochronę.

2. Przedział transformatora

Obniża wysokie napięcie (np. 10 kV/35 kV) do niskiego napięcia (np. 0,4 kV).

Opcje transformatorów obejmują jednostki zanurzone w oleju (S13/S22) lub suche (SCB); moc na ogół nie przekracza 1600 kVA (zwykle ≤1250 kVA w zastosowaniach cywilnych).

3. Przedział niskiego napięcia (NN).

Odpowiedzialny za dystrybucję energii. Mieści się w nim główny wyłącznik nn, obwody odpływowe, kompensację mocy biernej (szafy kondensatorów), pomiar energii i inteligentny sprzęt monitorujący.

4. Obudowa

Wykonane z blach stalowych lub paneli kompozytowych pokrytych Al-Zn, zapewniających odporność na wilgoć, rdzę, kurz, gryzonie, ogień i kradzież, a także właściwości termoizolacyjne.

Stopień ochrony waha się od IP23 do IP44; istnieje możliwość dostosowania, a urządzenie działa niezawodnie w temperaturach otoczenia od -40°C do +40°C.

Jakie są scenariusze zastosowań podstacji skrzynkowych?

1. Miejskie publiczne sieci dystrybucyjne: kompleksy mieszkalne, komercyjne ulice dla pieszych, podziemne garaże oraz oświetlenie miejskich dróg i tuneli.

2. Wytwarzanie nowej energii: Scentralizowane elektrownie fotowoltaiczne (PV) oraz lądowe/morskie farmy wiatrowe (służące jako węzły podwyższające i przyłączające do sieci).

3. Przemysł i infrastruktura: obszary górnicze, strefy petrochemiczne, węzły doładowania pojazdów elektrycznych i centra danych.

4. Zasilanie tymczasowe i awaryjne: Tymczasowe zasilanie placów budowy i szybkie, mobilne dostarczanie energii na potrzeby reagowania kryzysowego po katastrofie.

Podstacje skrzynkowe a podstacje tradycyjne: różnice

Pomoc techniczna posprzedażna Sarah Electric

1. Wskazówki dotyczące instalacji i uruchomienia na miejscu

Zgodnie z wymogami umowy projektowej Sarah Electric może wysłać starszych inżynierów elektryków do zagranicznych lokalizacji projektów w celu nadzorowania instalacji i testowania podstacji skrzynkowych.

Pomagamy klientom w wykonywaniu testów rezystancji obwodów, testów wytrzymywanych napięć (testy Hi-Pot), kontroli szczelności gazowej SF6 i weryfikacji ustawień mikroprocesorowych przekaźników ochronnych.

2. System zdalnego wsparcia eksperckiego

Wykorzystując ponad 20-letnie doświadczenie, Sarah Electric utworzyła wyspecjalizowany zespół wsparcia technicznego, który jest w stanie zapewnić szybką reakcję i wstępne plany rozwiązywania problemów w ciągu 24 godzin.

Oferujemy zdalne wskazówki za pośrednictwem łącza wideo, aby pomóc personelowi obsługi i konserwacji na miejscu w inspekcjach sprzętu i rozwiązywaniu problemów.

3. Szkolenie z zakresu obsługi i utrzymania klienta

Prowadzimy szkolenia dla zagranicznych przedsiębiorstw energetycznych i lokalnych zespołów inżynieryjnych z następujących obszarów:

● Procedury bezpiecznej obsługi sprzętu (zapobieganie nieprawidłowemu działaniu i systemy blokujące „Pięć zapobiegania”).

● Listy kontrolne konserwacji zapobiegawczej (PM).

● Metody monitorowania wyładowań częściowych (PD) i inspekcji termowizyjnej w podczerwieni.

Często zadawane pytania

P: Czy obudowy podstacji skrzynkowych firmy Sarah Electric są w stanie wytrzymać ekstremalne warunki?

Odp.: Nasze obudowy charakteryzują się niestandardowymi, wytrzymałymi konstrukcjami antykorozyjnymi i ochronnymi dostosowanymi do ekstremalnych środowisk:

1. Wybór materiału: Opcje obejmują stal ocynkowaną ogniowo, blachy ze stopu Al-Zn, stal nierdzewną (304/316L) lub kompozytowe płyty cementowe GFRC.

2. Powłoka antykorozyjna: Powierzchnie są wykończone wytrzymałą powłoką proszkową odporną na korozję przybrzeżną mgłą solną.

3. Kontrola środowiska: Wyposażona w automatyczne regulatory temperatury/wilgotności oraz grzejniki/osuszacze; w połączeniu z warstwowymi panelami izolacyjnymi zapobiegają one zamarzaniu w zimnych regionach i zwarciom wywołanym kondensacją w obszarach o dużej wilgotności.

P: Czy powinienem wybrać dla podstacji transformator suchy czy zanurzony w oleju?

Odp.: To zależy od wymagań bezpieczeństwa przeciwpożarowego środowiska instalacji i budżetu:

1. Transformator suchy: trudnopalny, samogasnący i nie stwarza ryzyka zanieczyszczenia olejem. Nadaje się do montażu w pobliżu obszarów zaludnionych (centra handlowe, wieżowce), w piwnicach lub w miejscach o rygorystycznych wymaganiach bezpieczeństwa przeciwpożarowego.

2. Transformator zanurzony w oleju: zapewnia doskonałe odprowadzanie ciepła, dużą zdolność przeciążania i wysoką opłacalność przy stosunkowo niskich kosztach konserwacji. Nadaje się do zewnętrznych publicznych sieci dystrybucyjnych, parków przemysłowych i odległych farm fotowoltaicznych lub wiatrowych.

P: Jak wybrać pomiędzy podstacjami skrzynkowymi w stylu europejskim i amerykańskim?

A:

Europejski styl: Zawiera oddzielne przedziały na rozdzielnicę wysokiego/niskiego napięcia oraztransformator; oferuje elastyczną konfigurację, kompleksową ochronę i łatwą konserwację, ale ma większą powierzchnię. Nadaje się do miejskich obszarów mieszkalnych i przedsiębiorstw przemysłowych/górniczych.

W stylu amerykańskim: rozdzielnica wysokiego napięcia i transformator mają wspólny zbiornik oleju; kompaktowy rozmiar (około 1/3 rozmiaru europejskiego), niższy koszt i całkowicie uszczelniony/bezobsługowy, chociaż dostęp konserwacyjny jest trudniejszy, a funkcje zabezpieczające prostsze. Nadaje się do obszarów przybrzeżnych, farm wiatrowych i lokalizacji o ograniczonej przestrzeni.

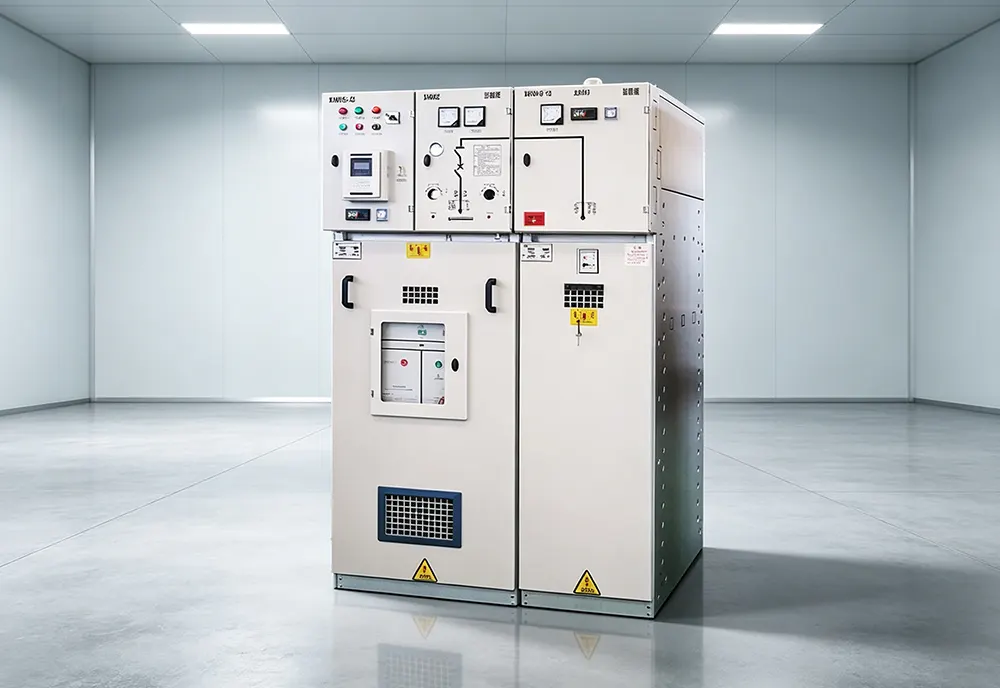

Rozdzielnice to jedna z linii produktów oferowanych przez Sarah Electric, obejmująca zarówno zastosowania wysokiego, jak i niskiego napięcia. W ramach naszych rozwiązań w zakresie sprzętu elektrycznego, ten asortyment produktów kontroluje przełączanie obwodów i szybko przerywa nieprawidłowe prądy w przypadku zwarć, chroniąc w ten sposóbtransformatory, kable, sprzęt wytwarzający energię i obciążenia elektryczne.

Jakie są funkcje rozdzielnicy?

1. Funkcja kontrolna

Aby sprostać potrzebom operacyjnym i konserwacyjnym, rozdzielnica może w dowolnym momencie podłączać lub odłączać określone linie wysokiego i niskiego napięcia, na przykład odcinając zasilanie określonego obszaru podczas przerw związanych z konserwacją.

2. Funkcja ochrony

W przypadku uderzenia pioruna, zwarcia lub poważnego przeciążenia wewnętrzne inteligentne urządzenia zabezpieczające natychmiast uruchamiają wyłącznik, izolując uszkodzoną sekcję i chroniąc cenne elementy dalsze, takie jak transformatory i silniki.

3. Izolacja bezpieczeństwa

Zapewnia widoczny i wysoce niezawodny fizyczny punkt odłączenia, gwarantujący, że zasilanie wysokiego napięcia nie zostanie przypadkowo włączone, gdy personel konserwacyjny pracuje pod ziemią lub na słupach energetycznych.

Kluczowe komponenty

1. Wyłącznik automatyczny

Funkcja: Zwykle włącza i wyłącza prąd obciążenia; przerywa prąd zwarciowy.

Typowe typy: wyłącznik próżniowy, wyłącznik SF₆, wyłącznik powietrzny.

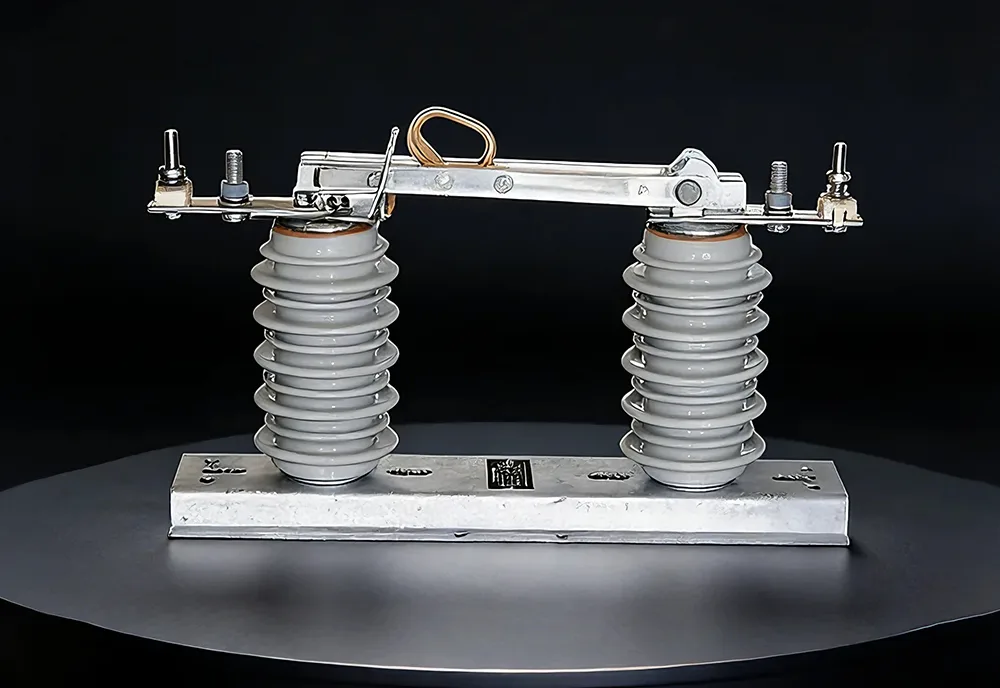

2. Odłącz przełącznik

Funkcja: Zapewnia widoczny punkt przerwania w celu izolacji podczas konserwacji.

Charakterystyka: Nie przerywa wysokich prądów zwarciowych.

3. Szyna zbiorcza

Funkcja: Gromadzi i rozprowadza energię elektryczną; służy jako główny element przewodzący prąd w rozdzielnicy.

4. Przekaźnik zabezpieczający

Funkcja: Wykrywa nieprawidłowy prąd, nieprawidłowe napięcie i zwarcia doziemne oraz wysyła sygnały wyłączające do wyłącznika.

5. CT/PT

CT (Przekładnik prądowy): Używany do pomiaru prądu i dostarczania sygnałów zabezpieczających.

PT (Transformator potencjałowy): Używany do pomiaru napięcia i zapewnienia ochrony napięciowej.

Jakie są powszechne klasyfikacje rozdzielnic?

● Klasyfikacja według poziomu napięcia

● Według miejsca instalacji

Typ wewnętrzny: Instalowany w pomieszczeniach rozdzielni lub rozdzielniach; niższe wymagania w zakresie ochrony przed wnikaniem.

Typ zewnętrzny: Zainstalowany na zewnątrz; wymaga odporności na wodę, kurz i korozję.

● Przez medium izolacyjne

Rozdzielnica z izolacją powietrzną (AIS): wykorzystuje powietrze jako środek izolacyjny; większy ślad; dojrzała technologia.

Rozdzielnica w izolacji gazowej SF₆ (GIS): wykorzystuje gaz SF₆ do izolacji i gaszenia łuku; kompaktowy rozmiar; nadaje się do lokalizacji o ograniczonej przestrzeni.

Rozdzielnica w izolacji stałej: wykorzystuje stałe materiały izolacyjne, takie jak żywica epoksydowa; bezobsługowy.

Rozróżnienia między rozdzielnicą i powiązanym sprzętem

Środki ostrożności w zakresie bezpieczeństwa operacyjnego

▷ Bezpieczeństwo osobiste

1. Operatorzy muszą nosić odpowiedni sprzęt ochrony osobistej (PPE) — w tym rękawice izolacyjne, buty izolacyjne, kask i okulary ochronne — podczas wykonywania jakichkolwiek czynności na rozdzielnicy.

2. Podczas obsługi sprzętu wysokiego napięcia należy zastosować detektor napięcia przystosowany do odpowiedniego poziomu napięcia, aby sprawdzić brak napięcia.

3. Przed konserwacją należy wykonać czteroetapową procedurę bezpieczeństwa: Wyłączenie zasilania → Sprawdź napięcie → Uziemienie → Umieść znaki ostrzegawcze.

4. Zabrania się samodzielnego wchodzenia do rozdzielni wysokiego napięcia.

5. Po otwarciu drzwi szafy przed wejściem sprawdź, czy sprzęt jest odłączony od zasilania i uziemiony.

▷ Bezpieczeństwo sprzętu

1. Ustawienia zabezpieczeń nie mogą być dowolnie zmieniane; wszelkie modyfikacje wymagają aprobaty technicznej.

2. Odłączniki i uziemniki w polach zapasowych muszą być utrzymywane we właściwym położeniu i zablokowane.

3. Wewnątrz szafki nie można pozostawiać żadnych narzędzi ani śmieci.

4. Nie wolno włączać zasilania, dopóki drzwi przedziału kablowego nie zostaną zamknięte.

5. Zapobiegaj przedostawaniu się małych zwierząt do szafki; zaleca się uszczelnianie wejść kabli i instalowanie barier przeciw gryzoniom.

▷ Procedury reagowania kryzysowego

1. Pożar wewnątrz szafy: Natychmiast odłącz zasilanie; używać gaśnicy CO₂ lub proszkowej; użycie wody jest surowo zabronione.

2. Wyciek gazu SF₆: Personel musi natychmiast ewakuować się i przewietrzyć pomieszczenie; wejście w celu oczyszczenia jest dozwolone wyłącznie w masce gazowej.

3. Awaria wyłącznika: Nie zmuszaj do powtarzających się prób załączenia; zanim podejmiesz dalsze kroki, zbadaj i usuń przyczynę.

4. Wyzwolenie zwarcia szyny zbiorczej: Zlokalizuj punkt zwarcia, usuń zwarcie, a następnie spróbuj przywrócić zasilanie sekcja po sekcji.

Często zadawane pytania

P: Jakie są ścisłe wymagania dotyczące sekwencji działania dla odłączników i wyłączników automatycznych?

A:

Sekwencja wyłączania zasilania: Najpierw otwórz wyłącznik (prąd przerywający) → następnie otwórz odłącznik po stronie obciążenia → na koniec otwórz odłącznik po stronie zasilania.

Kolejność włączania zasilania: Najpierw zamknij odłącznik po stronie zasilania → następnie zamknij odłącznik po stronie obciążenia → na koniec zamknij wyłącznik.

Złota zasada: Odłączników nie wolno nigdy używać pod obciążeniem.

P: Jakie kluczowe parametry są wymagane przy zakupie rozdzielnicy?

Odpowiedź: Proszę przekazać Sarah Electric następujące informacje:

Parametry systemu: Napięcie znamionowe, maksymalne napięcie robocze, częstotliwość znamionowa.

Parametry prądowe: Prąd znamionowy szyn głównych i odgałęzionych, znamionowy prąd krótkotrwały wytrzymywany (np. 25kA/4s), znamionowy szczytowy prąd wytrzymywany.

Warunki środowiskowe: Miejsce instalacji (wewnątrz/na zewnątrz), maksymalna/minimalna temperatura otoczenia, wysokość nad poziomem morza, poziom zanieczyszczenia.

Szczegóły konfiguracji: Schemat obwodu pierwotnego (schemat jednokreskowy), schemat sterowania wtórnego, wymagania dotyczące konfiguracji zabezpieczeń.

P: Czy rozdzielnicę Sarah Electric można bezproblemowo zintegrować z systemami SCADA lub inteligentnymi sieciami?

O: Tak. Drugi przedział sterujący naszej rozdzielnicy jest standardowo wyposażony w zintegrowane przekaźniki zabezpieczające oparte na mikroprocesorze, obsługujące główne międzynarodowe protokoły komunikacji energetycznej, takie jak IEC 61850, Modbus-RTU/TCP i DNP3.0.

W połączeniu z wbudowanymi, precyzyjnymi przekładnikami prądowymi i napięciowymi oraz zmotoryzowanymi mechanizmami napędowymi, system może bezpośrednio przesyłać prąd, napięcie, stan przełącznika i alarmy o usterkach do głównej sterowni lub systemów SCADA opartych na chmurze, umożliwiając zdalną telemetrię, zdalną sygnalizację i zdalne sterowanie.

Sarah Electric jest producentem i dostawcą ograniczników przepięć z siedzibą w Chinach. Nasze produkty chronią transformatory i inne drogie urządzenia elektroenergetyczne przed uszkodzeniami spowodowanymi przepięciami; potrafią szybko reagować w przypadku wystąpienia niebezpiecznych napięć, minimalizując w ten sposób ryzyko uszkodzenia sprzętu i zapewniając stabilną pracę systemów zasilania.

Jaka jest podstawowa funkcja ogranicznika przepięć?

1. Przechwytywanie przepięć wysokiego napięcia

Kiedy w sieć energetyczną uderzy piorun lub wystąpią wewnętrzne przepięcia przełączające, w sieci natychmiast generowane są impulsy o bardzo wysokim napięciu – osiągające poziom kilka, a nawet kilkadziesiąt razy większy niż normalne napięcie robocze. Aby przechwycić te przepięcia, wymagane jest wyposażenie ochronne.

2. Bezpieczne przekierowanie na ziemię

Bez zabezpieczenia te fale udarowe o wysokim napięciu natychmiast przebiłyby izolację cewkitransformatory, co może prowadzić do spalenia sprzętu lub nawet eksplozji.

Ogranicznik przepięć reaguje w ciągu kilku mikrosekund, bezpiecznie kierując te masywne, niszczycielskie prądy do ziemi.

3. Automatyczny powrót do normalnej pracy

Gdy przepięcie ustąpi, a sieć energetyczna powróci do normalnego napięcia roboczego, ogranicznik przepięć natychmiast przechodzi w stan wysokiej impedancji, zapewniając w ten sposób niezakłócony normalny przesył mocy.

Jakie problemy mogą rozwiązać ograniczniki przepięć?

Problem 1: Uszkodzenie sprzętu spowodowane przepięciami piorunowymi

Kiedy piorun uderza bezpośrednio w linie przesyłowe lub gdy wyładowania atmosferyczne indukują w nich ogromne prądy, generują natychmiastowe fale udarowe o wysokim napięciu, osiągające dziesiątki, a nawet setki tysięcy woltów.

Nasze rozwiązanie: Ograniczniki przepięć reagują w ciągu nanosekund, szybko przełączając się w stan przewodzący, aby bezpiecznie skierować prądy piorunowe do ziemi.

Problem 2: Oscylacje systemu wywołane przepięciami przełączającymi

Podczas operacji sieciowych – takich jak odłączanie dużych obciążeń lub wyłączanie nieobciążonych transformatorów – wymiana energii pomiędzy elementami indukcyjnymi i pojemnościowymi może powodować wewnętrzne przepięcia przełączające w systemie.

Nasze rozwiązanie: Ograniczniki przepięć posiadają wyjątkowe możliwości nieliniowego pochłaniania energii, skutecznie spłaszczając stany nieustalone napięcia spowodowane wewnętrznymi operacjami przełączania i stabilizując napięcie systemu.

Problem 3: Znaczne straty ekonomiczne i kary wynikające z przerw w dostawie prądu

Jeśli transformator lub inny krytyczny sprzęt wysokiego napięcia zostanie uszkodzony w wyniku awarii spowodowanej przepięciami, często prowadzi to do powszechnych, długotrwałych przerw w dostawie prądu.

Nasze rozwiązanie: Nasze urządzenia, bezpiecznie odwracając prądy udarowe, zapewniają ciągłą pracę całej sieci dystrybucyjnej, minimalizując w ten sposób ryzyko przerw w dostawie prądu.

Problem 4: Zagrożenia bezpieczeństwa systemu w trudnych warunkach klimatycznych i złożonych środowiskach sieciowych

W regionach narażonych na silne burze (takich jak strefy pory deszczowej w Azji Południowo-Wschodniej lub obszary górnicze w Afryce) – lub na obszarach o bardzo niestabilnych sieciach energetycznych – standardowe urządzenia energetyczne są bardzo podatne na częste przeskoki izolacji lub zwarcia.

Nasze rozwiązanie: Ograniczniki przepięć produkowane przez Sarah Electric są wyposażone w wysokiej jakości kompozytowe obudowy izolacyjne, zapewniające doskonałą odporność na zanieczyszczenia, wilgoć i zagrożenia wybuchem.

Porównanie typów

Często zadawane pytania

P: Czy w przypadku systemu zasilania 11 kV powinienem wybrać ogranicznik przepięć w izolacji kompozytowej czy porcelanowej?

Odp.: Jeśli priorytetem jest lekka konstrukcja, łatwość instalacji i bezpieczeństwo przeciwwybuchowe, zdecydowanie zalecamy ograniczniki przepięć w izolacji kompozytowej.

Jeśli Twoje zastosowanie obejmuje tradycyjną infrastrukturę i potrzebujesz wyjątkowo długiej żywotności, klasycznym wyborem pozostają ograniczniki przepięć z izolacją porcelanową.

Produkujemy oba typy produktów i możemy zapewnić dostosowane zalecenia dotyczące wyboru w oparciu o specyficzne warunki środowiskowe Twojego projektu.

P: Czy ograniczniki przepięć Sarah Electric są w stanie wytrzymać ekstremalne warunki pogodowe?

O: Tak. Nasze produkty są odporne na ulewny deszcz, mgłę o wysokim zasoleniu i ekstremalne zimno; ich w pełni uszczelniona konstrukcja zapewnia ochronę wewnętrznych warystorów z tlenku cynku przed wilgocią.

P: Czy Twoje ograniczniki przepięć nadają się do projektów fotowoltaicznych (PV) i nowych projektów energetycznych?

O: Absolutnie. Elektrownie fotowoltaiczne i systemy elektrowni wiatrowych są zwykle instalowane na zewnątrz, co czyni je podatnymi na uderzenia pioruna i wahania napięcia; dlatego wymagają wysokowydajnych ograniczników przepięć, aby zapewnić ochronę.
