Dostawca wysokiej jakości złączek do linii napowietrznych w Chinach

Jako producent potrafiący zapewnić kompleksowe rozwiązania, Sarah Electric oferuje nie tylko szeroką gamę sprzętu elektrycznego, ale także związaną z nim armaturę do linii napowietrznych. Te różne komponenty pełnią krytyczne funkcje – w tym łączenie, kotwiczenie, podparcie, ochronę i mocowanie – i stanowią istotny element zapewniający bezpieczeństwo, stabilność i trwałość linii energetycznych.

Funkcje podstawowe

1. Zabezpieczanie przewodów

Wśród złączek do linii napowietrznych niektóre elementy służą do pewnego mocowania przewodówizolatorylub wież, zapobiegając w ten sposób przemieszczeniom spowodowanym siłami wiatru, wibracjami lub napięciem.

2. Podłączanie przewodów

Złączki ułatwiają wzajemne łączenie przewodów, zapewniając stabilny przesył prądu elektrycznego.

3. Wytrzymywanie obciążeń mechanicznych

Specyficzne złączki są zaprojektowane tak, aby wytrzymywać różne naprężenia mechaniczne występujące podczas pracy linii – w tym ciężar przewodu, obciążenie wiatrem, obciążenie lodem i obciążenia rozciągające – gwarantując w ten sposób długoterminową stabilność operacyjną.

4. Ochrona przewodów

Stosując odpowiednie okucia, można zminimalizować zużycie mechaniczne i uszkodzenia spowodowane wibracjami, wydłużając w ten sposób żywotność przewodów.

Jakie są typowe kategorie złączek do linii napowietrznych?

1. Elementy zawieszenia i napinacza

Zaciski zawieszenia: Stosowany głównie na słupach stycznych do zawieszania przewodów wysokiego napięcia pod izolatorami; przenoszą głównie obciążenia pionowe.

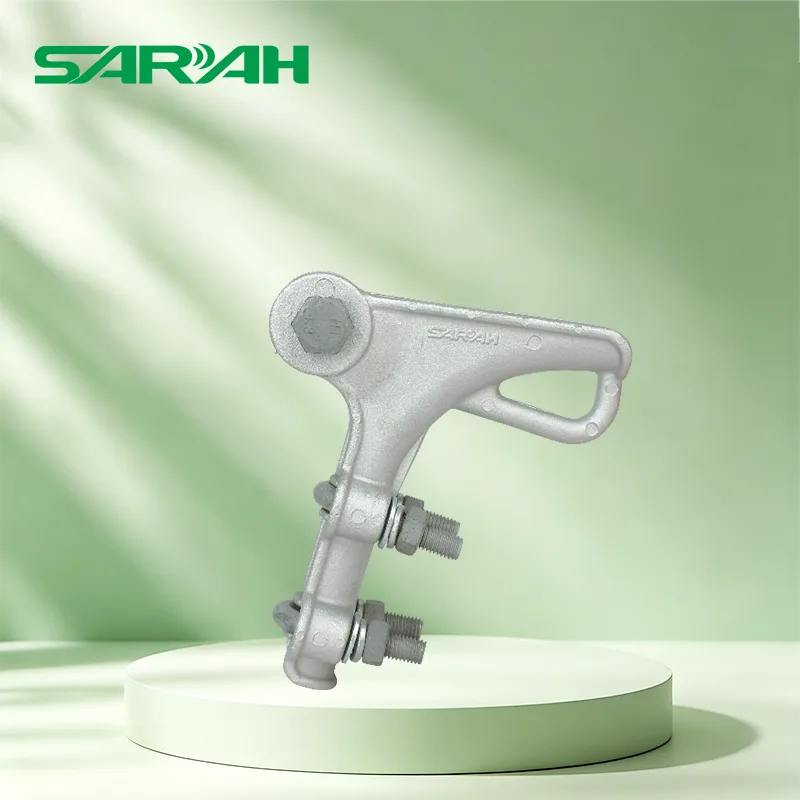

Zaciski napinające (zaciski naprężające): Stosowany na słupach kątowych, słupach końcowych lub wieżach odciągowych, aby wytrzymać poziome napięcie wzdłużne.

2. Łączenie i łączenie złączek

Łączniki: Specjalnie zaprojektowany do mechanicznego montażu i łączenia izolatorów z metalowymi poprzeczkami.

Kluczowe przykłady obejmują oczka kuliste, łączniki gniazdowe, szekle w kształcie litery U i łączniki PD.

Łączniki/złącza: Takie jak tuleje łączące, które zostały zaprojektowane tak, aby wytrzymywały siły rozciągające, zapewniając jednocześnie doskonałą przewodność elektryczną.

3. Zaciski T i złącza

Zaciski PG i zaciski T: Stosowany szczególnie do rozgałęziania przewodów i wykonywania połączeń zworowych. Chociaż nie wytrzymują mechanicznego napięcia linii, podlegają niezwykle rygorystycznym wymaganiom dotyczącym rezystancji styków i zapobiegania utlenianiu.

4. Armatura antywibracyjna i ochronna

Tłumiki drgań: Składa się z pary symetrycznych metalowych ciężarków przymocowanych do przewodów wysokiego napięcia w pobliżu końcówek izolatora; zapobiegają zmęczeniu mechanicznemu i pękaniu żyły spowodowanemu długotrwałymi wibracjami przewodu.

Pierścienie koronowe/klasujące: Stosowany w liniach przesyłowych bardzo wysokiego napięcia do modyfikowania rozkładu pola elektrycznego wokół izolatorów, zapobiegając w ten sposób wyładowaniom koronowym wysokiego napięcia i iskrzeniom elektrycznym.

W jaki sposób armatura do linii napowietrznych integruje się ze sprzętem elektrycznym?

1. Integracja z Transformersami

Funkcjonować: Aby zabezpieczyćtransformator, podtrzymują przewody wysokiego napięcia i zapewniają bezpieczne połączenie linii z urządzeniem.

Powiązane okucia: Wsporniki do montażu transformatora, zaciski przewodów, złączki do zawieszania i złączki naprężające.

2. Integracja z wyłącznikami bezpiecznikowymi

Funkcjonować: Aby zapewnić stałe podparcie wyłącznika bezpiecznikowego i zapewnić bezpieczne połączenie bocznych przewodów wysokiego napięcia.

Powiązane okucia: Wsporniki montażowe wycięć bezpiecznikowych, wieszaki metalowe i zaciski przewodów.

3. Integracja z ogranicznikami przepięć

Funkcjonować: Aby zabezpieczyć ogranicznik przepięć i podłączyć przewód uziemiający, zapobiegając w ten sposób uderzeniom pioruna i uszkodzeniu urządzeń zasilających.

Powiązane okucia: Wsporniki montażowe ograniczników przepięć, śruby i elementy uziemiające.

4. Integracja z izolatorami

Funkcjonować: Do bezpiecznego łączenia przewodów z izolatorami, ułatwiając podwieszanie, napinanie i rozgałęzianie linii.

Powiązane okucia: Zaciski zawieszenia, zaciski naprężające i pręty pancerne.

5. Integracja z rozłącznikami

Funkcjonować: Do montażu i podparcia rozłącznika, zapewniając niezawodne połączenia pomiędzy mechanizmem napędowym, szynami zbiorczymi i przewodami.

Powiązane okucia: Izolacyjne wsporniki nośne, metalowe elementy łączące i elementy mocujące drążka roboczego.

Zalecenia dotyczące wyboru i instalacji

1. Wybierz materiały w oparciu o poziom napięcia

≤33 kV: Dostępne są opcje ze stali ocynkowanej ogniowo lub stopu aluminium o wysokiej wytrzymałości.

66 kV: Zalecane są materiały metalowe charakteryzujące się wysoką odpornością na korozję i doskonałą wytrzymałością mechaniczną.

2. Wybierz modele w oparciu o obciążenie i rozpiętość

Linie o dużej rozpiętości: Wymagana jest kombinacja łączników napinających i łączników zawieszenia.

Linie dystrybucyjne o małej rozpiętości: wystarczy jedno zawieszenie.

3. Zapewnij kompatybilność komponentów

Konkretne modele armatury linii napowietrznych muszą być zgodne z wymiarami izolatorów, zacisków transformatora i bezpieczników. Profesjonalny zespół techniczny Sarah Electric może pomóc w skonfigurowaniu kompleksowego, kompleksowego rozwiązania.

4. Przestrzegaj standardów instalacji

Nasze produkty są zgodne zarówno z normami IEC, jak i normami State Grid. Po montażu należy upewnić się, że wszystkie śruby są dobrze dokręcone i wolne od poluzowań.

5. Przeprowadzaj regularne przeglądy i konserwację

Okresowo sprawdzaj śruby pod kątem poluzowania lub korozji i sprawdzaj pewne zamocowanie przewodów.

Jeśli Twój projekt jest zlokalizowany w środowisku narażonym na działanie silnych wiatrów i piasku lub w regionie przybrzeżnym, należy zwiększyć częstotliwość tych inspekcji.
