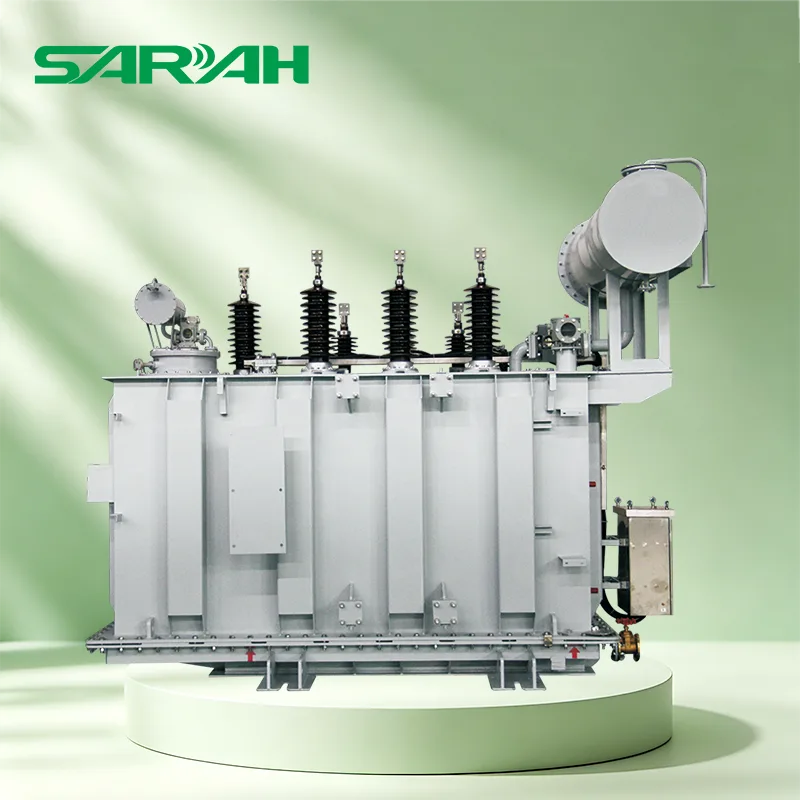

Dostawca wysokiej jakości transformatorów mocy

W przypadku swojego nowego projektu wybierz firmę Sarah Electric jako producenta i dostawcę idealnego transformatora mocy. Charakteryzujące się dużą wydajnością i szerokim zakresem poziomów napięcia do wyboru, nasze transformatory zostały zaprojektowane tak, aby ułatwić przesyłanie w górę lub w dół dystrybucji energii elektrycznej na dużą skalę na duże odległości.

Jaka jest podstawowa funkcja transformatora mocy?

Inaczejtransformatory rozdzielcze– podłączane bezpośrednio do odbiorców końcowych – transformator mocy odpowiada za wspomaganie pracy systemów przesyłowych wysokiego napięcia, obsługujących segmenty „upstream” sieci elektroenergetycznej.

● Zwiększanie napięcia: Po stronie elektrowni zwiększa napięcie do 110 kV, 220 kV lub nawet więcej, minimalizując w ten sposób straty przesyłowe.

● Obniżenie napięcia: Transformatory mocy stopniowo redukują energię elektryczną wysokiego napięcia w celu dostarczania jej do regionalnych sieci dystrybucyjnych.

● Wzajemne połączenie sieciowe: Łączą systemy sieci elektroenergetycznych działające na różnych poziomach napięcia.

● Stabilizacja systemu elektroenergetycznego: Zapewniają bezpieczną pracę i równowagę obciążenia wielkoskalowej sieci elektroenergetycznej.

Cechy produktu

1. Konstrukcja o dużej pojemności

Transformator mocy został zaprojektowany tak, aby spełniać wysokie wymagania dotyczące przesyłu mocy, przy wydajnościach od 10 MVA do setek, a nawet tysięcy MVA. Zapewnia doskonałą stabilność i zminimalizowane straty energii.

Problemy rozwiązane: Zapobiega przeciążeniom podczas przesyłu mocy na duże odległości i zwiększa wydajność transmisji.

2. Wartości znamionowe wysokiego napięcia

Typowe napięcia znamionowe obejmują 110 kV, 220 kV i nawet wyższe, co umożliwia przesył energii na duże odległości i wzajemne połączenia dużych regionalnych sieci elektroenergetycznych.

Problemy rozwiązane: Zmniejsza straty przesyłowe i zwiększa zasięg sieci energetycznej.

3. Wysoka wydajność pracy

Sarah Electric optymalizuje materiały rdzenia transformatora i konstrukcje uzwojeń, aby zminimalizować straty zarówno w stanie jałowym, jak i obciążeniowym. Dzięki zastosowaniu wysokowydajnych systemów izolacji i chłodzenia, jednostka osiąga długoterminową sprawność operacyjną przekraczającą 98%.

Problemy rozwiązane: Zapewnia niskie długoterminowe koszty operacyjne, jednocześnie promując oszczędzanie energii i ochronę środowiska.

4. Wysoka niezawodność i stabilność

Transformator mocy charakteryzuje się solidną odpornością na zwarcia, dzięki czemu jest w stanie wytrzymać wstrząsy i naprężenia związane z awariami sieci energetycznej.

W procesach produkcyjnych stosowane są materiały izolacyjne odporne na wysokie temperatury i wysokie napięcie, przy ścisłej kontroli wzrostu temperatury.

Problemy rozwiązane: Zapobiega przerwom w sieci energetycznej i zapewnia niezawodne zasilanie dużych odbiorców.

5. Projekty konstrukcyjne na dużą skalę

Urządzenie charakteryzuje się wielkoskalową, trójfazową strukturą; zarówno rdzeń, jak i uzwojenia są zbudowane z materiałów o wysokiej wytrzymałości. Jest wyposażony w kompleksowy system zbiorników oleju, chłodnice i przełączniki zaczepów, a jego żywotność projektowana wynosi ponad 30 lat.

Problemy rozwiązane: Obsługuje transmisję mocy wysokiego napięcia na duże odległości i wytrzymuje ciągłe obciążenia przemysłowe.

6. Wiele metod chłodzenia

Optymalizując metody chłodzenia w celu zminimalizowania wzrostu temperatury, żywotność transformatora ulega znacznemu wydłużeniu.

ONAN: Naturalny obieg oleju, naturalne chłodzenie powietrzem

ONAF: Naturalny obieg oleju, wymuszone chłodzenie powietrzem

OFAF: Wymuszony obieg oleju, wymuszone chłodzenie powietrzem

Transformator mocy a transformator rozdzielczy: jaka jest podstawowa różnica?

Jak wybrać napięcie znamionowe transformatora mocy?

Transformatory mocy dostarczane przez Sarah Electric na potrzeby projektów globalnych są wykorzystywane głównie w elektrowniach, systemach przesyłowych, podstacjach, przemysłowych zakładach produkcyjnych, a także w projektach fotowoltaicznych i wiatrowych; różne scenariusze wymagają wyboru określonych napięć znamionowych.

1. Wybór na podstawie poziomów napięcia sieciowego

Napięcia po stronie pierwotnej i wtórnej transformatora mocy są określane na podstawie planowania lokalnej sieci energetycznej na miejscu realizacji projektu.

Typowe kombinacje obejmują:

2. Wybór na podstawie odległości transmisji

Im większa odległość, tym wyższe wymagane napięcie transmisji; wraz ze wzrostem poziomu napięcia prąd linii maleje, co skutkuje niższymi stratami przesyłowymi.

3. Wybór na podstawie nośności

Całkowite obciążenie projektu jest krytycznym czynnikiem przy określaniu poziomu napięcia transformatora; ogólnie rzecz biorąc, im większe obciążenie, tym wyższy odpowiedni poziom napięcia.

Zakres odniesienia:

4. Wybór na podstawie typu projektu

Różne projekty wykorzystują różne schematy napięcia. Oferujemy rekomendacje w oparciu o następujące typowe scenariusze projektów:

● Podstacje podwyższające moc elektrowni

Typowe konfiguracje:

11 kV → 110 kV

15,75 kV → 220 kV

20 kV → 220 kV

● Podstacje miejskie

Typowe konfiguracje:

220 kV → 110 kV

110 kV → 35 kV

110 kV → 10 kV

● Projekty fotowoltaiczne i wiatrowe

Typowe konfiguracje:

35 kV → 110 kV

66 kV → 220 kV

● Duże projekty przemysłowe

Typowe konfiguracje:

110 kV → 10 kV

66 kV → 11 kV

35 kV → 6,6 kV

5. Rezerwa mocy na przyszłą rozbudowę

Wiele projektów charakteryzuje się niskim poziomem obciążenia w początkowej fazie budowy, ale popyt może gwałtownie wzrosnąć kilka lat później.

Zalecamy zarezerwowanie marginesu wydajności w wysokości 10–30% podczas procesu selekcji. Ponadto poziom napięcia należy wybrać w oparciu o długoterminowe planowanie i rozważania projektowe, uwzględniając przyszłe interfejsy rozszerzeń.

Jakie parametry są wymagane przed zakupem transformatora mocy?

Aby zapewnić trafność propozycji wyboru, prosimy o podanie następujących informacji:

✓ Strona wysokiego napięcia (HV).

✓ Strona niskiego napięcia (NN).

✓ Pojemność znamionowa (MVA)

✓ Częstotliwość (50 Hz lub 60 Hz)

✓ Miejsce instalacji

✓ Wysokość

✓ Wymagania dotyczące metody chłodzenia

✓ Schemat podłączenia do sieci

Skontaktuj się z Sarah Electric już dziś, aby otrzymać spersonalizowane rozwiązanie!
