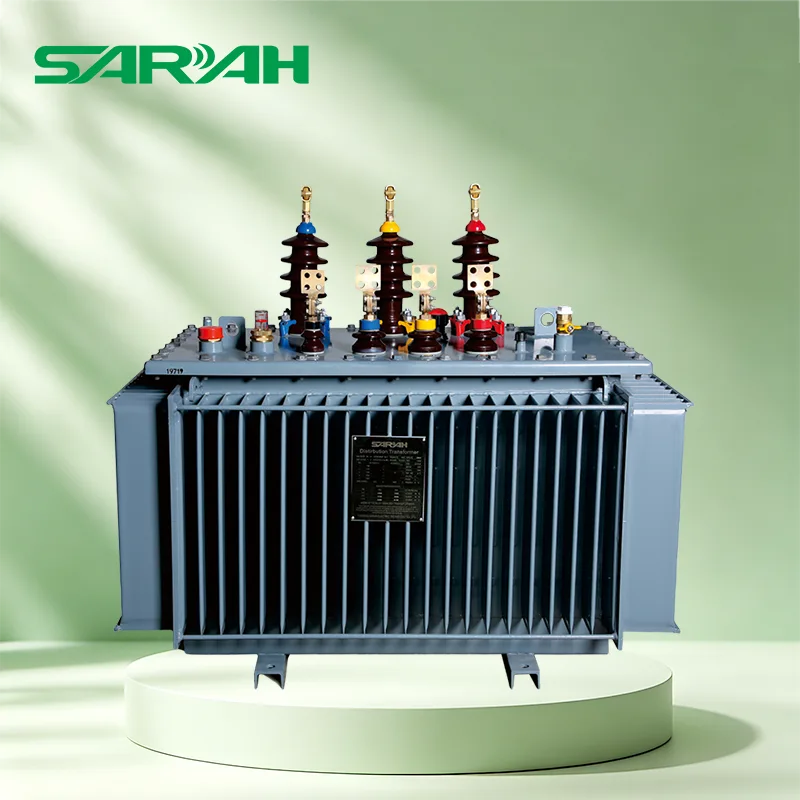

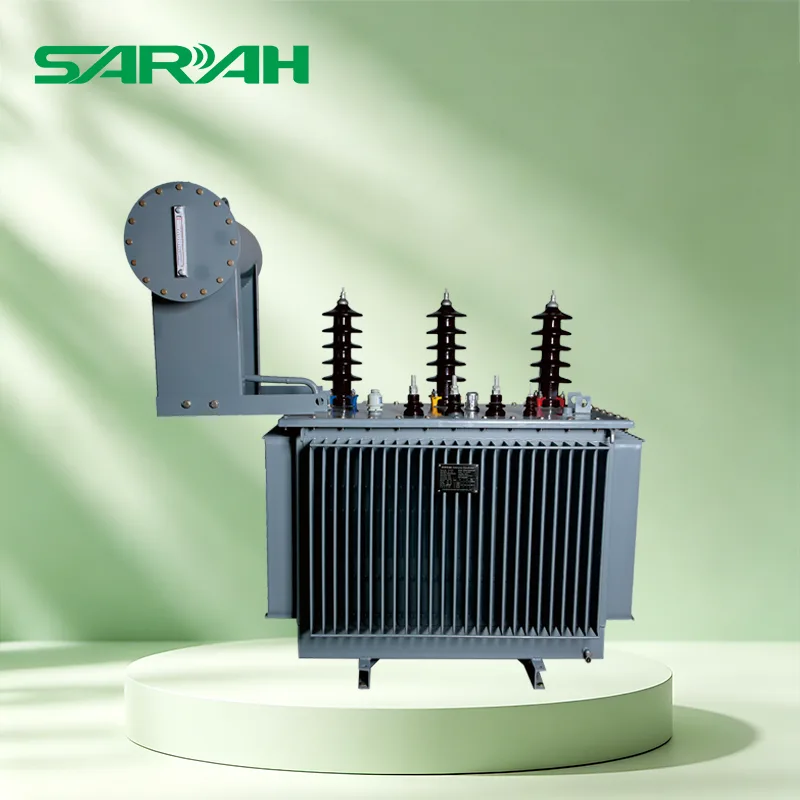

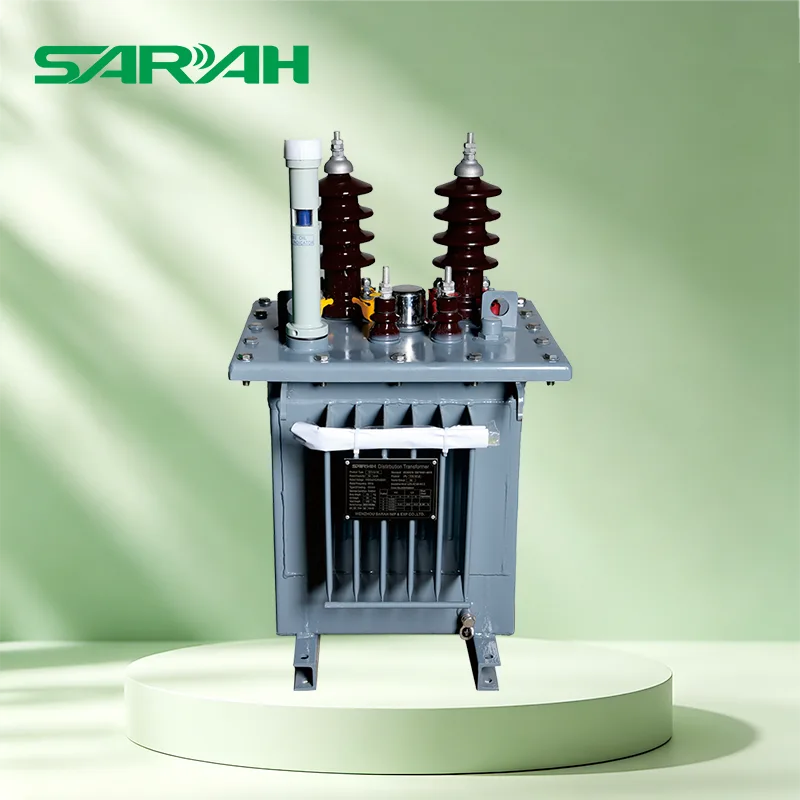

Transformator rozdzielczy zanurzony w oleju 24KV

Sarah Electric opiera się na zaawansowanej technologii symulacji elektromagnetycznej w celu optymalizacji struktury żelaznego rdzenia i wykorzystuje wysokiej jakości blachy ze stali krzemowej o ziarnie zorientowanym, walcowane na zimno, aby stworzyć transformator dystrybucyjny zanurzony w oleju 24 KV. Znacząco zmniejsza straty histerezy i straty prądu wirowego, przy stratach bez obciążenia zoptymalizowanych o ponad 30% w porównaniu z normą krajową.

Długoterminowa eksploatacja może znacznie obniżyć koszty energii elektrycznej w przedsiębiorstwach i pomóc w osiągnięciu celu „podwójnego węgla”. Stanowi standardowe wyposażenie elektryczne zielonych fabryk i parków energooszczędnych.

Parametry produktu

Najważniejsze informacje techniczne

1. Zapieczętowany projekt

Sarah Electric wykorzystuje w pełni uszczelnioną konstrukcję bez poduszek olejowych, która kompensuje wahania objętości oleju spowodowane zmianami temperatury oleju poprzez elastyczne odkształcenie samego zbiornika oleju, całkowicie zapobiegając przedostawaniu się powietrza, wilgoci i pyłu do wnętrza zbiornika, opóźniając starzenie się oleju izolacyjnego i korozję żelaznego rdzenia oraz wydłużając cykl konserwacji całkowicie uszczelnionego transformatora do 5-8 lat, znacznie zmniejszając koszty pracy i materiałów eksploatacyjnych i konserwacyjnych oraz dostosowując się do trudnych warunków, takich jak warunki zewnętrzne, wilgotne i zapylone.

2. Wysoka wytrzymałość i stabilność termiczna

Transformator rozdzielczy zanurzony w oleju 24KV charakteryzuje się doskonałą wytrzymałością zwarciową i stabilnością termiczną, a także może wytrzymać nagłe wstrząsy obciążenia i wahania napięcia, aby zapewnić nieprzerwane zasilanie; Zaprojektowany do pracy w szerokim zakresie temperatur, może pracować stabilnie w środowiskach od -40 ℃ do +40 ℃, zapewniając stabilną moc wyjściową zarówno w surowych zimnych regionach północnych, jak i wilgotnych południowych.

3. Ogólny projekt i wykończenie powierzchni

Ogólny układ jest zwarty i rozsądny, z naukowo rozmieszczonymi komponentami, takimi jak pierścienie do podnoszenia, zaciski uziemiające i słupki końcowe, odpowiednimi do różnych metod transportu i instalacji, takich jak wózki widłowe i dźwigi; Modułowa konstrukcja nadwozia i zbiornika paliwa ułatwia późniejszą konserwację i wymianę podzespołów; Powierzchnia pokryta jest antykorozyjnym natryskiem elektrostatycznym, który jest odporny na promieniowanie UV i rdzę. Nie wymaga dodatkowej ochrony przy montażu na zewnątrz, a jego żywotność wynosi ponad 20 lat.

Parametry wydajności

1. Podstawowe specyfikacje elektryczne

• Moc znamionowa: pełne pokrycie od 5 kVA do 2500 kVA, odpowiednia dla małych komercyjnych instalacji elektrycznych i dużych instalacji przemysłowych

Poziom napięcia: Wysokie napięcie 6kV-13,8kV, niskie napięcie 0,4kV-0,433kV, spełniające krajowe i międzynarodowe standardy sieci energetycznej

• Metoda połączenia: obsługuje główne grupy, takie jak Yyn0 i Dyn11, dostosowując się do różnych wymagań dotyczących okablowania systemów dystrybucyjnych

Napięcie impedancji: 4% -4,5%, skutecznie tłumiące prąd zwarciowy i chroniące sprzęt elektryczny zaplecza

2. Kluczowe wskaźniki wydajności

Moc (kVA) Brak utraty obciążenia (kW) Strata obciążenia (kW) Masa całkowita (kg) Obowiązujące scenariusze

100 0,29 1,58 510 Mała fabryka, zasilanie komunalne

500 0,96 5,41 1505 Średnie przedsiębiorstwa i kompleksy handlowe

1000 1,70 10,3 2555 Park Przemysłowy, Podstacja Miejska

2500 3,30 23,0 5100 Przemysł i górnictwo wielkoskalowe, regionalny węzeł elektroenergetyczny

Scenariusze zastosowań

1. W branżach takich jak chemiczne, metalurgiczne, mechaniczne i elektroniczne linie produkcyjne, transformator rozdzielczy zanurzony w oleju 24 KV jest stosowany w celu zaspokojenia zapotrzebowania na energię elektryczną przy dużym obciążeniu i wysokiej częstotliwości, zapewniając ciągłość produkcji.

2. Produkowany sprzęt nadaje się do trudnych warunków, takich jak kopalnie, pola naftowe i obszary położone na dużych wysokościach. Transformatory niskostratne, dzięki swoim silnym właściwościom ochronnym i możliwościom adaptacji, zapewniają stabilne zasilanie.

Zapewnienie jakości

Każdy transformator rozdzielczy zanurzony w oleju serii S11 przechodzi 12 rygorystycznych procesów, w tym przesiewanie surowców, testowanie półproduktów, testowanie starzenia produktu gotowego i fabryczne testowanie wytrzymałości na napięcie. Spełnia podwójne standardy, takie jak GB, IEC i ANSI, zarówno krajowe, jak i międzynarodowe, oraz zapewnia 18-miesięczną gwarancję i dożywotnią pomoc techniczną, dzięki czemu użytkownicy mogą kupować i używać ze spokojem ducha.
