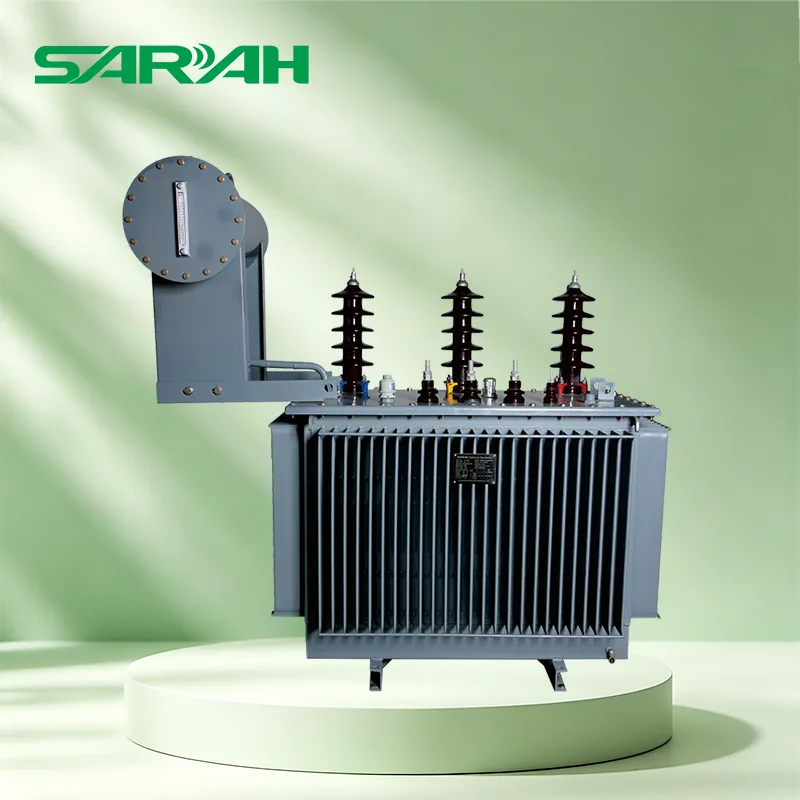

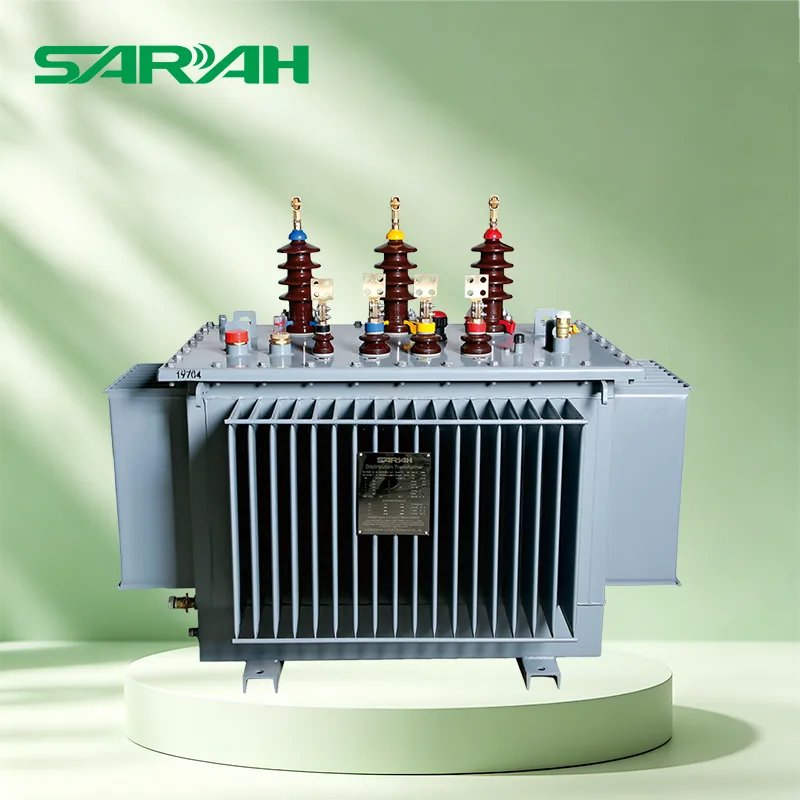

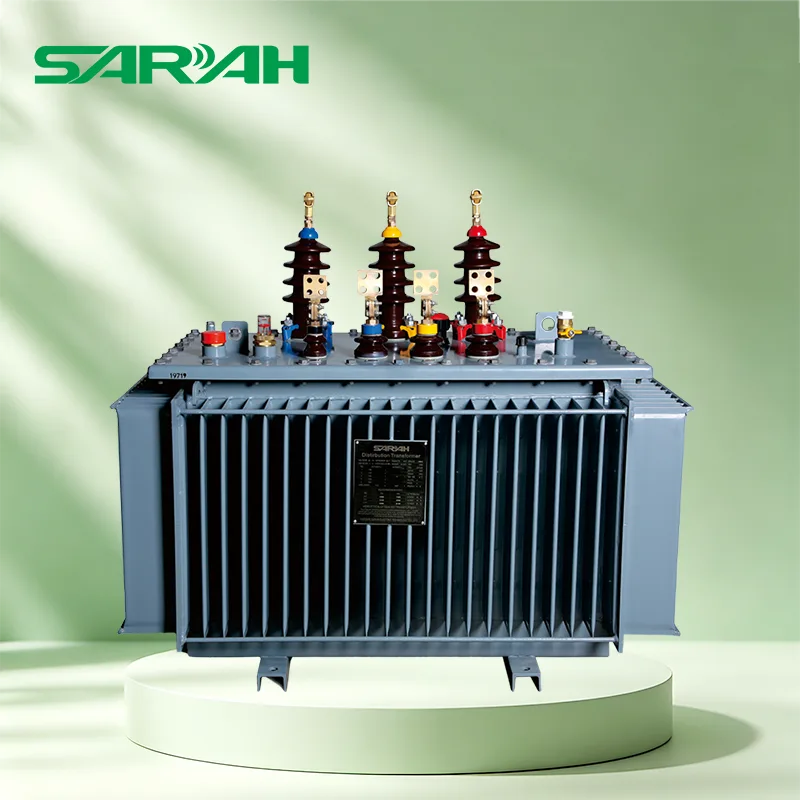

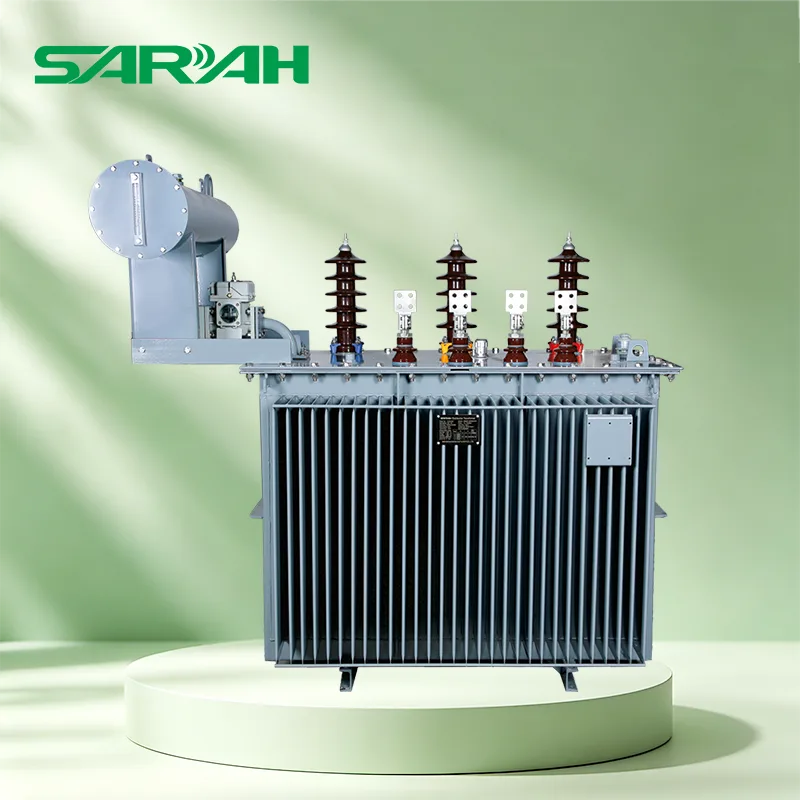

Transformator rozdzielczy 33 kv

SARAH Electric jako główny element projektu przyjmuje „oszczędność energii i modularyzację” i wyprodukowała wysokiej jakości transformatory dystrybucyjne 33 kV specjalnie zaprojektowane do scenariuszy dystrybucji średniego i wysokiego napięcia, takich jak miejskie sieci szkieletowe, obszary koncentracji przemysłu i odległe obszary górskie, pomagając regionom lub obiektom osiągnąć podstawowe cele, jakim jest wydajny, stabilny i niskoemisyjny przesył energii.

Parametry produktu

Innowacja technologiczna SARAH

1. SARAH porzuca tradycyjną metodę układania w stosy i przyjmuje czteroetapowy proces układania w stosy z całkowicie ukośnym szwem dla transformatora rozdzielczego 33 kV, w połączeniu z arkuszami stali krzemowej o wysokiej orientacji magnetycznej. Ten jednoetapowy proces może skutecznie zmniejszyć straty histerezy i straty prądu wirowego żelaznego rdzenia. Straty bez obciążenia są zoptymalizowane o 18% -25% w porównaniu do normy krajowej. Nawet jeśli przez długi czas pracuje pod niewielkim obciążeniem, może utrzymać wyjątkowo niskie zużycie energii i dostosować się do wahań obciążenia szczytowego i dolinowego w sieci dystrybucyjnej.

2. Uzwojenie przyjmuje ciągłe uzwojenie z miedzi beztlenowej i silną strukturę kompresyjną. Izolacja międzywarstwowa wykonana jest z papierowego materiału kompozytowego o dużej gęstości, o odporności temperaturowej na poziomie 120 ℃ i stabilnej impedancji zwarciowej wynoszącej 6,5%. Może wytrzymać nagłe uderzenie zwarciowe bez deformacji lub awarii, rozwiązując problem branżowy wrażliwego sprzętu w przypadku zwarć w sieci energetycznej średniego i wysokiego napięcia.

3. Zbiornik paliwa ma w pełni uszczelnioną konstrukcję falistą + dwuwarstwową powłokę antykorozyjną. Spoiny zostały poddane testom szczelności i nie wykazują żadnych wycieków. Może wytrzymać trudne warunki, takie jak ekstremalne temperatury -40 ℃ ~ 85 ℃, przybrzeżna mgła solna i wilgotne obszary górskie. Instalacja na zewnątrz nie wymaga dodatkowego zabezpieczenia i nie wymaga wymiany oleju przez 3-5 lat, co znacznie zmniejsza częstotliwość eksploatacji i konserwacji.

4. Zarezerwuj inteligentne interfejsy monitorowania, które mogą łączyć się z czujnikami temperatury oleju, poziomu oleju i prądu obciążenia, wspierać zdalną transmisję danych, ostrzegać o usterkach i statystyki zużycia energii, dostosowywać się do potrzeb transformacji cyfrowej inteligentnych sieci i osiągać inteligentne aktualizacje bez demontażu maszyny.

Szczegóły materiału i wykonania

1. Olej izolacyjny: W przemysłowych transformatorach wysokiego napięcia stosuje się olej transformatorowy cykloalkilowy 25 #, który ma dużą odporność na utlenianie, niską temperaturę krzepnięcia, dobrą płynność w niskich temperaturach i zapewnia normalne odprowadzanie ciepła i izolację na obszarach położonych na dużych wysokościach.

2. Tuleja: inteligentny transformator monitorujący wykorzystuje kompozytową tuleję izolacyjną, która jest odporna na przeskoki zanieczyszczeń i starzenie się, a zacisk jest pozłacany, aby zmniejszyć rezystancję styku i uniknąć potencjalnych zagrożeń związanych z nagrzaniem.

3. Zbiornik paliwa: Transformator rozdzielczy 33KV wykonany jest z wysokiej jakości blachy stalowej Q235 o grubości ≥ 3mm. Złącza spawane zostały poddane testom ultradźwiękowym, aby zapobiec wyciekom. Powierzchnia jest natryskiwana specjalną farbą fluorowęglową do stosowania na zewnątrz, a żywotność antykorozyjna przekracza 10 lat.

Sugestie dotyczące wyboru i instalacji

1. Wybór wydajności: określić na podstawie rzeczywistego maksymalnego obciążenia pomnożonego przez 1,2 razy, aby uniknąć przeciążenia; W scenariuszach z dużymi sezonowymi wahaniami obciążenia dostępna jest szeroka opcja regulacji wydajności.

2. Wybór instalacji: Wybierz podłogę stojącą dla obszarów miejskich i fabrycznych oraz montowaną na kolumnie dla obszarów górskich i wiejskich; Na obszarach przybrzeżnych wymagana jest dodatkowa, dostosowana do indywidualnych potrzeb powłoka chroniąca przed mgłą solną.

3. Adaptacja środowiskowa: Jeśli wysokość przekracza 1000 metrów, należy zmniejszyć jej zdolność do użytkowania. Możesz skontaktować się z producentem, aby dostosować specjalną wersję do dużych wysokości.

Często zadawane pytania

P: Czy transformator rozdzielczy 33 kV zainstalowany na zewnątrz wymaga dodatkowej ochrony?

Odp.: Tak, środki ochronne zależą od środowiska instalacji.

Obszary przybrzeżne: wymagana jest ochrona przed korozją mgły solnej; należy stosować powłoki zbrojone i akcesoria ze stali nierdzewnej.

Obszary o wysokiej temperaturze: Należy wziąć pod uwagę możliwości rozpraszania ciepła i projekty działania o obniżonych wartościach znamionowych.

Obszary deszczowe lub wilgotne: konieczne są środki zabezpieczające przed wilgocią i konstrukcje zapobiegające kondensacji.

Przy zakupie prosimy o wcześniejsze poinformowanie firmy Sarah Electric o miejscu instalacji, warunkach klimatycznych i wysokości n.p.m.

P: Jakie kontrole są wymagane przed zasileniem transformatora po jego przybyciu na miejsce?

Odp.: Transformatora nie można uruchomić natychmiast po instalacji; wymagane są następujące kontrole:

Kontrola wzrokowa: Sprawdź pod kątem uszkodzeń transportowych, wycieków oleju i integralności tulei.

Kontrola elektryczna: Test rezystancji izolacji, test współczynnika zwojów, test rezystancji uzwojenia i kontrola uziemienia.

Kontrola zabezpieczeń: Urządzenia do kontroli temperatury, systemy ochrony przekaźników i odgromniki.

Zasilenie może nastąpić dopiero po potwierdzeniu, że wszystko jest w porządku.

P: Czy transformator powinien zostać natychmiast wyłączony, jeśli emituje nietypowy hałas?

Odp.: To zależy od sytuacji.

Normalny dźwięk: Lekki szum elektromagnetyczny.

Nienormalne warunki: Nagły wzrost głośności hałasu, odgłosy pukania lub odgłosy wyładowań.

Możliwe przyczyny to luźny rdzeń, wyładowanie wewnętrzne lub nieprawidłowości w uzwojeniu. Jeżeli hałasowi towarzyszy rosnąca temperatura, aktywacja systemów ochronnych lub nietypowy zapach, konieczna jest natychmiastowa kontrola.
