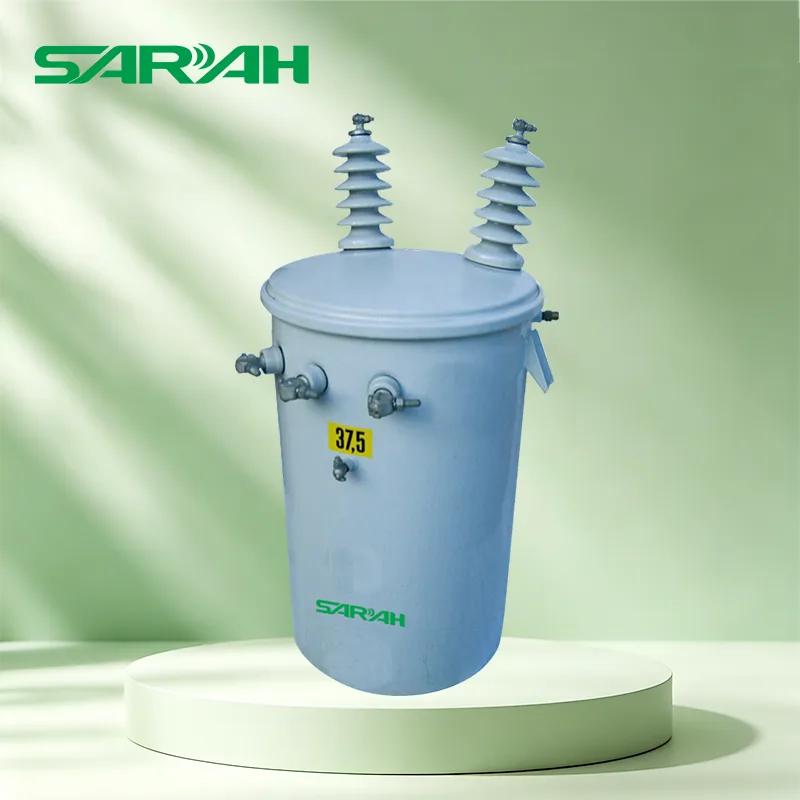

Co to jest transformator słupowy 33 kV i w jaki sposób zapewnia niezawodną dystrybucję energii?
A Transformator słupowy 33 kVto transformator rozdzielczy średniego napięcia instalowany na słupach elektroenergetycznych lub konstrukcjach wsporczych w celu redukcji energii elektrycznej z sieci dystrybucyjnej 33 kV do niższego napięcia odpowiedniego dla zastosowań mieszkaniowych, rolniczych, komercyjnych, infrastrukturalnych lub wybranych obciążeń przemysłowych. Instalacja na podwyższeniu może pomóc w zaoszczędzeniu miejsca na ziemi i skutecznej integracji z napowietrznymi sieciami dystrybucyjnymi. Jednak pomyślne wdrożenie zależy od prawidłowego doboru mocy, stosunku napięcia, poziomu izolacji, ochrony, obciążenia konstrukcyjnego, warunków środowiskowych i zgodności z obowiązującymi wymaganiami dotyczącymi sieci. W tym przewodniku wyjaśniono kluczowe czynniki, które inżynierowie projektu, dystrybutorzy, wykonawcy i nabywcy systemów elektroenergetycznych powinni wziąć pod uwagę przed określeniem transformatora.
Spis treści
- Co to jest transformator słupowy 33 kV?
- Jak działa transformator słupowy 33 kV?
- Jakie są główne komponenty?
- Jakie dane techniczne mają znaczenie?
- Gdzie jest używany?
- Co kupujący powinni wziąć pod uwagę przed wyborem?
- Jakie czynniki instalacyjne wpływają na wydajność?
- Jak można poprawić niezawodność i żywotność?
- Jakich typowych błędów zakupowych należy unikać?
- Często zadawane pytania
- Wniosek
Co to jest transformator słupowy 33 kV?
A Transformator słupowy 33 kVto transformator rozdzielczy przeznaczony do odbioru energii elektrycznej z sieci średniego napięcia o nominalnym napięciu pierwotnym 33kV i przetwarzania jej na niższe napięcie dla dalszych odbiorców. Transformator jest instalowany nad ziemią na słupach lub w specjalnie zaprojektowanym układzie wsporników napowietrznych, a nie umieszczany w obudowie na poziomie gruntu.
Konfiguracja ta jest szczególnie użyteczna, gdy dystrybucja napowietrzna pozostaje praktycznym wyborem w zakresie infrastruktury. Elektryfikacja obszarów wiejskich, obiekty rolnicze, rozproszone społeczności, infrastruktura przydrożna i niektóre ładunki komercyjne mogą skorzystać na zastosowaniu transformatora umieszczonego blisko punktu zużycia.
Transformatory montowane na słupach mogą być projektowane w konfiguracjach jednofazowych lub trójfazowych, w zależności od wymagań sieci dystrybucyjnej i obciążenia. Typowa konstrukcja transformatora może wykorzystywać konstrukcję zanurzoną w oleju z naturalnym chłodzeniem, chociaż ostateczna konfiguracja powinna zawsze być określona przez specyfikację projektu i obowiązujące standardy użyteczności publicznej.
Kluczowy punkt:„33kV” opisuje klasę napięcia pierwotnego. Samo w sobie nie określa pojemności transformatora, napięcia wtórnego, układu faz, systemu izolacji ani konfiguracji zabezpieczeń.
Jak działa transformator słupowy 33 kV?
Podstawową zasadą działania jest indukcja elektromagnetyczna. Energia elektryczna wchodzi do transformatora przez uzwojenie wysokiego napięcia. Pole magnetyczne wytwarzane w rdzeniu indukuje odpowiednie napięcie w uzwojeniu niskiego napięcia. Stosując różną liczbę zwojów w uzwojeniu pierwotnym i wtórnym, transformator redukuje napięcie wejściowe do poziomu wymaganego przez podłączone urządzenia elektryczne.
01
Wejście 33 kV
Energia elektryczna średniego napięcia wchodzi po stronie WN.
02
Transformacja magnetyczna
Rdzeń i uzwojenia przenoszą energię poprzez indukcję elektromagnetyczną.
03
Wyjście o niższym napięciu
Strona NN dostarcza energię elektryczną do podłączonych odbiorników.
Transformator nie wytwarza energii elektrycznej. Zamiast tego zmienia poziom napięcia podczas przesyłania mocy między obwodami. Rzeczywiste napięcie wtórne może się różnić w zależności od lokalnego systemu dystrybucji, specyfikacji projektu i wymagań sieci.
Jakie są główne komponenty?
Niezawodny transformator słupowy to więcej niż zbiornik i dwa uzwojenia. Każdy komponent ma wpływ na wydajność elektryczną, zarządzanie temperaturą, wytrzymałość mechaniczną lub bezpieczeństwo operacyjne.
| Część | Funkcja podstawowa | Dlaczego to ma znaczenie |
|---|---|---|
| Rdzeń magnetyczny | Zapewnia ścieżkę magnetyczną | Wpływa na straty bez obciążenia i ogólną wydajność |
| Uzwojenia WN i NN | Przesyłaj energię elektryczną | Wpływa na stosunek napięcia, straty, wzrost temperatury i działanie zwarciowe |
| Zbiornik transformatorowy | Zawiera aktywny materiał montażowy i środek izolacyjny | Zapewnia ochronę mechaniczną i środowiskową |
| Tuleje | Zapewnij izolowane połączenia elektryczne | Krytyczne dla bezpiecznych połączeń WN i NN |
| Układ chłodzenia | Rozprasza ciepło powstające podczas pracy | Pomaga kontrolować wzrost temperatury i zachować trwałość izolacji |
| Kliknij zmieniacz | Reguluje efektywny współczynnik uzwojenia | Pomaga dostosować się do określonych warunków napięcia sieciowego |
Jakie dane techniczne mają znaczenie?
Transformatora nigdy nie należy wybierać wyłącznie na podstawie napięcia pierwotnego. Kompletna specyfikacja elektryczna musi być zgodna z wymaganiami sieci, podłączonego obciążenia, środowiska instalacji i wymagań władz lokalnych.
| Parametr | Co potwierdzić |
|---|---|
| Napięcie pierwotne | Nominalne napięcie systemu 33 kV i obowiązujące maksymalne napięcie systemu |
| Napięcie wtórne | Wymagane napięcie użytkowe, takie jak 400 V, 415 V, 230 V lub inny poziom specyficzny dla projektu |
| Pojemność znamionowa | Wartość znamionowa kVA w oparciu o obecne obciążenie, przyszłe zapotrzebowanie, różnorodność i dopuszczalne obciążenie |
| Faza | Jednofazowe lub trójfazowe, w zależności od projektu sieci |
| Częstotliwość | 50 Hz lub 60 Hz w zależności od lokalnego systemu zasilania |
| Chłodzenie | Typowe konfiguracje zanurzone w oleju obejmują ONAN; inne ustalenia zależą od projektu |
| Impedancja | Musi być skoordynowany z poziomami usterek systemu i wymogami regulacji napięcia |
| Poziom izolacji | Wymagania dotyczące wytrzymałości na częstotliwość sieciową i udaru piorunowego |
| Kliknij Zakres | Określony zakres regulacji i położenie zaczepu zgodnie z warunkami napięcia sieciowego |
| Obowiązująca norma | IEC 60076, IEEE/ANSI, normy krajowe lub specyfikacje specyficzne dla danego narzędzia, jeśli mają zastosowanie |
Przy projektowaniu i testowaniu transformatorów mocy powszechnie odwołuje się do normy IEC 60076, ale obowiązującą normę należy potwierdzić w odniesieniu do instytucji zakupującej i rynku docelowego. Niektóre przedsiębiorstwa użyteczności publicznej wydają również szczegółowe specyfikacje techniczne obejmujące wymiary, mocowania, straty, badania, zabezpieczenia, montaż i dokumentację.
Gdzie jest używany?
Podwyższona konstrukcja sprawia, że transformator 33 kV montowany na słupie szczególnie nadaje się do napowietrznych sieci dystrybucyjnych, gdzie moc musi być wydajnie dostarczana bez konieczności budowy dedykowanego pomieszczenia transformatorowego na poziomie gruntu.
- Elektryfikacja obszarów wiejskich:Obsługuje dystrybucję energii elektrycznej do rozproszonych społeczności i odległych odbiorców.
- Obiekty rolnicze:Może dostarczać pompy irygacyjne, budynki gospodarcze, sprzęt do przetwarzania i inne rozproszone obciążenia.
- Dystrybucja mieszkaniowa:Nadaje się do wybranych napowietrznych sieci mieszkaniowych, jeśli lokalne przedsiębiorstwo energetyczne pozwala na taką konfigurację.
- Powierzchnie komercyjne:Może obsługiwać sklepy, małe obiekty, przydrożne firmy i inne rozproszone ładunki komercyjne.
- Projekty infrastrukturalne:Może być stosowany do wybranych obciążeń oświetleniowych, komunikacyjnych, transportowych i usług publicznych.
- Lekkie zastosowania przemysłowe:Odpowiednie, gdy wymagane obciążenie i warunki instalacji mieszczą się w zakresie projektowym transformatora.
Rzeczywista przydatność zależy od wielkości obciążenia, architektury sieci, możliwości obciążania słupów, koordynacji zabezpieczeń, warunków środowiskowych i obowiązującej specyfikacji sieci.
Co kupujący powinni wziąć pod uwagę przed wyborem?
Dla dystrybutorów, wykonawców EPC, przedsiębiorstw użyteczności publicznej i właścicieli projektów najczęstszym wyzwaniem zakupowym jest brak transformatora z napisem „33 kV” na tabliczce znamionowej. Prawdziwym wyzwaniem jest upewnienie się, że każdy ważny parametr odpowiada rzeczywistemu projektowi.
- Zdefiniuj profil obciążenia.Oblicz bieżące zapotrzebowanie i rozważ rozsądną przyszłą rozbudowę, zamiast polegać wyłącznie na obecnym obciążeniu szczytowym.
- Potwierdź stosunek napięcia.Napięcie wtórne musi odpowiadać dalszemu systemowi dystrybucyjnemu i wyposażeniu.
- Określ wymagania fazowe.Konfiguracje jednofazowe i trójfazowe służą różnym układom sieciowym.
- Sprawdź warunki środowiskowe.Temperatura otoczenia, wysokość nad poziomem morza, wilgotność, kurz, sól, opady deszczu i korozja mogą mieć wpływ na wymagany projekt.
- Przejrzyj wymagania dotyczące izolacji.Narażenie na wyładowania atmosferyczne i charakterystyka sieci sprawiają, że koordynacja izolacji jest szczególnie ważna w przypadku systemów napowietrznych.
- Potwierdź ochronę.Rozmieszczenie bezpieczników, ochrona przeciwprzepięciowa, uziemienie, sprzęt przełączający i inne akcesoria powinny być skoordynowane ze schematem ochrony sieci.
- Sprawdź obciążenie mechaniczne.Łączny ciężar i sposób montażu muszą być kompatybilne ze słupem i osprzętem nośnym.
- Poproś o pełną dokumentację testową.Raporty z rutynowych testów, informacje z tabliczki znamionowej, rysunki, certyfikaty i inne dokumenty należy uzgodnić przed rozpoczęciem produkcji.
Jakie czynniki instalacyjne wpływają na wydajność?
Właściwa instalacja jest niezbędna, ponieważ nawet prawidłowo zaprojektowany transformator może napotkać problemy w działaniu, jeśli konstrukcja nośna, połączenia elektryczne, uziemienie lub system ochronny są nieodpowiednie.
| Obszar instalacji | Ważna uwaga |
|---|---|
| Wsparcie strukturalne | Wytrzymałość słupa, elementy montażowe, masa transformatora, obciążenie wiatrem i stabilność mechaniczna |
| Grunt | Prawidłowe uziemienie zgodnie z lokalnymi przepisami elektrycznymi i specyfikacją sieci |
| Ochrona przeciwprzepięciowa | Odpowiednia koordynacja w przypadku narażenia na wyładowania atmosferyczne i przejściowe przepięcia |
| Luz | Zachowaj wymagane odstępy elektryczne i bezpieczne odległości robocze |
| Środowisko | Uwzględnij temperaturę, wilgotność, zanieczyszczenie, sól przybrzeżną, kurz i wysokość nad poziomem morza |
Jak można poprawić niezawodność i żywotność?
Konserwacja zapobiegawcza powinna opierać się na instrukcjach producenta, procedurach użytkowych, środowisku pracy i obowiązujących przepisach. Celem jest identyfikacja rozwijających się problemów, zanim staną się awariami lub nieplanowanymi przestojami.
- Sprawdź zewnętrzną część transformatora pod kątem korozji, uszkodzeń fizycznych, wycieków oleju lub nietypowych warunków.
- Podczas planowych inspekcji sprawdzaj tuleje, połączenia, elementy montażowe i układy uziemiające.
- Monitoruj obciążenie i temperaturę, jeśli jest to właściwe dla instalacji.
- Konserwuj ochronę przeciwprzepięciową i powiązany sprzęt dystrybucyjny zgodnie z planem ochrony.
- W stosownych przypadkach należy stosować odpowiednie procedury kontroli i testowania oleju transformatorowego.
- Należy przechowywać raporty z testów, zapisy konserwacji, informacje z tabliczki znamionowej i dane dotyczące części zamiennych dostępne przez cały cykl życia sprzętu.
Wymagania konserwacyjne różnią się znacznie w zależności od konstrukcji transformatora i środowiska operacyjnego. Na przykład instalacja przybrzeżna może wymagać większej uwagi w zakresie ochrony przed korozją niż instalacja śródlądowa o niskim narażeniu środowiskowym.
Jakich typowych błędów zakupowych należy unikać?
Błąd 1: Koncentrowanie się wyłącznie na cenie
Niższa cena zakupu nie może oznaczać niższego całkowitego kosztu projektu. Straty, transport, instalacja, konserwacja, części zamienne, przestoje i wymagania dotyczące wymiany mogą mieć wpływ na koszty długoterminowe.
Błąd 2: Ignorowanie lokalnych standardów
Transformator zaprojektowany dla jednego rynku może wymagać zmian w specyfikacji innego zakładu. Normy, badania, wyposażenie, poziomy izolacji i dokumentacja powinny zostać potwierdzone przed złożeniem zamówienia.
Błąd 3: Niedocenianie przyszłych obciążeń
Wybór wydajności ściśle według dzisiejszego zużycia może stworzyć ograniczenia w przypadku rozbudowy obiektu lub podłączenia dodatkowych odbiorców.
Błąd 4: Traktowanie ochrony po namyśle
Transformator należy rozpatrywać łącznie z zabezpieczeniem przed i za transformatorem, zabezpieczeniem przeciwprzepięciowym, uziemieniem i układami przełączającymi.
Często zadawane pytania
Co oznacza 33 kV w transformatorze montowanym na słupie?
33 kV ogólnie odnosi się do nominalnej klasy napięcia pierwotnego transformatora i sieci średniego napięcia, do której jest podłączony. Rzeczywiste parametry sprzętu muszą także uwzględniać obowiązujące maksymalne napięcie systemu i wymagania dotyczące izolacji.
Czy transformator 33 kV montowany na słupie może być używany do dystrybucji energii w budynkach mieszkalnych?
Tak. Transformatory dystrybucyjne montowane na słupach są powszechnie stosowane w domowych sieciach dystrybucyjnych, gdzie odpowiednia jest infrastruktura napowietrzna. Moc transformatora i napięcie wtórne muszą odpowiadać projektowi lokalnej dystrybucji.
Czy transformator 33 kV jest zawsze trójfazowy?
Nie. Transformatory słupowe 33 kV mogą być zaprojektowane do zastosowań jednofazowych lub trójfazowych. Wymagana konfiguracja zależy od sieci i podłączonego obciążenia.
Jakie napięcie wtórne może zapewnić transformator 33 kV?
Napięcie wtórne zależy od projektu. Typowe poziomy dystrybucji obejmują systemy trójfazowe 400 V lub 415 V i inne układy niskiego napięcia, ale ostateczna wartość musi zostać potwierdzona ze specyfikacją sieci lokalnej.
Jaki standard jest powszechnie kojarzony z transformatorami rozdzielczymi?
Norma IEC 60076 jest szeroko stosowana jako odniesienie w zakresie wymagań i testowania transformatorów mocy. W zależności od rynku docelowego mogą mieć również zastosowanie standardy IEEE, ANSI, normy krajowe lub specyfikacje specyficzne dla danego narzędzia.
Jak dobrać moc transformatora?
Wydajność należy określić na podstawie oczekiwanego obciążenia, zapotrzebowania szczytowego, różnorodności, przyszłej rozbudowy, warunków otoczenia, wymagań napięciowych i kryteriów obciążenia zakładu energetycznego. Samo wybranie największej dostępnej oceny niekoniecznie jest właściwe.
Dlaczego instalacja na słupie jest przydatna w projektach dystrybucyjnych?
Instalacja na słupie umożliwia integrację transformatora bezpośrednio z napowietrzną siecią dystrybucyjną, jednocześnie zmniejszając zapotrzebowanie na przestrzeń transformatorową na poziomie gruntu. Jest to szczególnie istotne tam, gdzie linie napowietrzne są już częścią infrastruktury dystrybucyjnej.
Wniosek
A Transformator słupowy 33 kVodgrywa ważną rolę w przetwarzaniu energii elektrycznej średniego napięcia na użyteczną moc dystrybucyjną dla sieci napowietrznych. Jego kompaktowa, podwyższona konfiguracja może być dobrze dostosowana do elektryfikacji obszarów wiejskich, obiektów rolniczych, sieci mieszkaniowych, dystrybucji komercyjnej, projektów infrastrukturalnych i wybranych zastosowań przemysłowych.
Najważniejszą decyzją zakupową nie jest po prostu wybór transformatora oznaczonego „33 kV”. Kupujący powinni ocenić pełną specyfikację elektryczną, w tym pojemność, napięcie wtórne, fazę, częstotliwość, poziom izolacji, impedancję, metodę chłodzenia, zakres zaczepów, system ochrony, środowisko instalacji, obowiązujące normy, testy, dokumentację i wymagania mechaniczne.
Właścicielom projektów i dystrybutorom współpraca z doświadczonym producentem może uprościć potwierdzanie specyfikacji i dostosowywanie.Yueqing Sarah Electric Co., Ltd. może wspierać dyskusje projektowe dotyczące wymagań transformatora dystrybucyjnego, specyfikacji technicznych, warunków stosowania i niestandardowych konfiguracji.
Szukasz rozwiązania w postaci transformatora 33 kV do swojego projektu dystrybucyjnego? Podziel się współczynnikiem napięcia, pojemnością, fazą, częstotliwością, środowiskiem instalacji i obowiązującymi normami z firmą Yueqing Sarah Electric Co., Ltd. w celu omówienia odpowiedniej konfiguracji. Proszęskontaktuj się z namiw celu uzyskania konsultacji technicznych i wymagań dotyczących transformatorów specyficznych dla projektu.
