W jaki sposób transformator mocy 20 KV może zapewnić niezawodną i wydajną moc przemysłową?

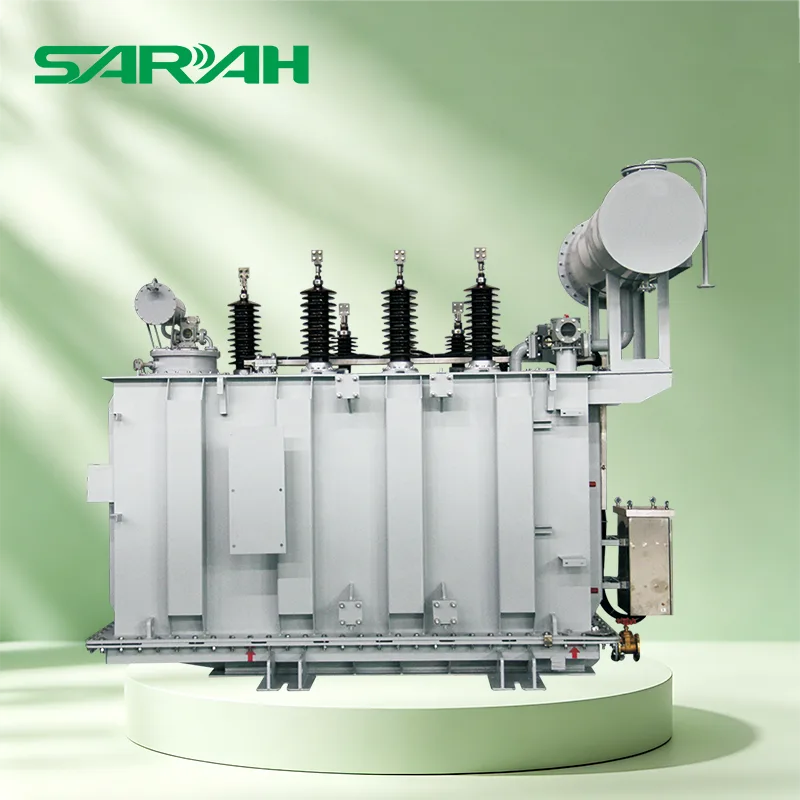

A Transformator mocy 20KVodgrywa kluczową rolę w dystrybucji energii średniego napięcia, obiektach przemysłowych, budynkach komercyjnych, projektach związanych z energią odnawialną i sieciach użyteczności publicznej. Odpowiedni transformator musi zrobić więcej niż tylko konwersję napięcia. Musi zapewniać stabilną pracę, możliwe do opanowania straty, niezawodną izolację, odpowiednią pojemność cieplną i długą żywotność w rzeczywistych warunkach pracy.
Wybór transformatora mocy 20 kV wymaga pełnego zrozumienia wymagań dotyczących napięcia, pojemności znamionowej, charakterystyki obciążenia, środowiska instalacji, warunków chłodzenia, wydajności izolacji, systemów zabezpieczeń, wymagań konserwacyjnych i kosztów cyklu życia. Transformator, który na etapie zakupu wydaje się ekonomiczny, może stać się kosztowny, jeśli generuje nadmierne straty, pracuje w wysokich temperaturach lub wymaga częstej konserwacji. W tym przewodniku wyjaśniono kluczowe kwestie techniczne, typowe zastosowania, czynniki zakupu i praktyczne zasady konserwacji, które pomagają nabywcom przemysłowym zbudować bezpieczniejszy i bardziej niezawodny system zasilania średniego napięcia.
Spis treści
- Co to jest transformator mocy 20 KV?
- Dlaczego transformacja 20KV jest ważna?
- Jak zbudowany jest transformator mocy 20 kV?
- Co kupujący powinni wziąć pod uwagę przed zakupem?
- Jak należy obliczyć pojemność transformatora?
- Jak można poprawić wydajność transformatora?
- Gdzie stosuje się transformatory mocy 20KV?
- Jakie są różnice w konfiguracji głównego transformatora?
- W jaki sposób konserwacja może wydłużyć żywotność transformatora?
- Jakich błędów zakupowych należy unikać?
- Dlaczego warto współpracować z Yueqing Sarah Electric Co., Ltd.?
- Często zadawane pytania
Co to jest transformator mocy 20 KV?
Transformator mocy 20KV to transformator średniego napięcia przeznaczony do przesyłania energii elektrycznej pomiędzy poziomami napięcia przy zachowaniu wymaganej charakterystyki mocy systemu. W praktycznych zastosowaniach napięcie po stronie pierwotnej 20 kV można przekształcić na niższe napięcie dystrybucyjne odpowiednie dla fabryk, obiektów handlowych, projektów infrastrukturalnych lub innych obciążeń elektrycznych.
Transformator nie tylko obniża napięcie. Zapewnia również izolację elektryczną pomiędzy uzwojeniami, wspiera stabilną dystrybucję mocy i stanowi ważną część ogólnej architektury zabezpieczającej i dystrybucyjnej.
Kluczowy punkt:Transformator należy zawsze dobierać w oparciu o cały układ elektryczny, a nie samo napięcie. Wydajność znamionowa, częstotliwość, układ połączeń, poziom izolacji, metoda chłodzenia, warunki środowiskowe i profil obciążenia mają wpływ na ostateczną konfigurację.
Dlaczego transformacja 20KV jest ważna?
Dystrybucja średniego napięcia umożliwia efektywne przesyłanie i dystrybucję energii elektrycznej przed konwersją na napięcie użytkowe. W przypadku użytkowników przemysłowych transformator jest często umieszczany pomiędzy dopływową siecią średniego napięcia a instalacją dystrybucyjną niskiego napięcia w obiekcie.
Stabilna dystrybucja
Zapewnia kontrolowany punkt konwersji napięcia dla dalszych urządzeń elektrycznych.
Zarządzanie energią
Odpowiednia konstrukcja transformatora może pomóc w zmniejszeniu niepotrzebnych strat energii elektrycznej podczas długich okresów pracy.
Ochrona systemu
Współpracuje z rozdzielnicą, wyłącznikami, przekaźnikami i sprzętem monitorującym, wspierając ochronę systemu.
Niezawodność przemysłowa
Pomaga w dostarczaniu niezawodnego zasilania liniom produkcyjnym i innym krytycznym odbiorom elektrycznym.
Jak zbudowany jest transformator mocy 20 kV?
Chociaż konstrukcja różni się w zależności od typu transformatora i specyfikacji projektu, główne elementy elektryczne i mechaniczne obejmują zazwyczaj rdzeń magnetyczny, uzwojenie wysokiego napięcia, uzwojenie niskiego napięcia, system izolacji, obudowę lub zbiornik, konstrukcję chłodzącą, zaciski oraz akcesoria zabezpieczające lub monitorujące.
| Część | Funkcja podstawowa | Obawy kupującego |
|---|---|---|
| Rdzeń magnetyczny | Zapewnia ścieżkę magnetyczną do przenoszenia energii. | Materiał rdzenia i straty. |
| Uzwojenie WN | Obsługuje stronę średniego napięcia. | Izolacja, konstrukcja przewodnika i wytrzymałość napięciowa. |
| Uzwojenie LV | Dostarcza wymagane napięcie wyjściowe. | Prąd znamionowy i kompatybilność obciążenia. |
| System izolacji | Oddziela elektrycznie komponenty pod napięciem. | Wytrzymałość dielektryczna i środowisko pracy. |
| Układ chłodzenia | Kontroluje temperaturę roboczą. | Temperatura otoczenia, wentylacja i profil obciążenia. |
Co kupujący powinni wziąć pod uwagę przed zakupem?
Kupowanie transformatora mocy 20 KV w oparciu wyłącznie o napięcie z tabliczki znamionowej jest częstym błędem zakupowym. Profesjonalna specyfikacja powinna uwzględniać całe środowisko operacyjne i oczekiwane zapotrzebowanie na energię elektryczną.
- Napięcie znamionowe:Potwierdź wymagania dotyczące napięcia pierwotnego i wtórnego oraz warunki lokalnej sieci.
- Pojemność znamionowa:Wybierz odpowiednią wartość kVA lub MVA zgodnie z obecnymi i oczekiwanymi obciążeniami.
- Częstotliwość:Sprawdź, czy system działa przy częstotliwości 50 Hz, 60 Hz lub innej wymaganej częstotliwości.
- Konfiguracja fazowa:Określ, czy wymagana jest konfiguracja trójfazowa czy specjalistyczna.
- Grupa połączeń:Określ odpowiednie połączenie uzwojenia i przesunięcie fazowe.
- Wymagania izolacyjne:Weź pod uwagę wytrzymałość napięciową, warunki środowiskowe i obowiązujące standardy projektowe.
- Chłodzenie:Dopasuj układ chłodzenia do obciążenia, temperatury otoczenia, obudowy i warunków instalacji.
- Środowisko instalacji:Uwzględnij wysokość nad poziomem morza, wilgotność, kurz, gazy korozyjne, temperaturę oraz instalację wewnątrz i na zewnątrz.
- Ochrona:Potwierdź kompatybilne wyłączniki, przekaźniki, monitorowanie temperatury, ochronę przeciwprzepięciową i inne akcesoria.
- Dostęp konserwacyjny:Upewnij się, że punkty kontrolne i obszary serwisowe są praktyczne z punktu widzenia długotrwałej pracy.
Jak należy obliczyć pojemność transformatora?
Moc transformatora powinna odzwierciedlać rzeczywiste zapotrzebowanie, a nie po prostu dodawać każde podłączone obciążenie przy pełnej wartości znamionowej. Inżynierowie zwykle sprawdzają podłączone obciążenie, współczynnik zapotrzebowania, różnorodność, charakterystykę rozruchu silnika, zawartość harmonicznych, przyszłą ekspansję i oczekiwane warunki pracy.
Praktyczna zasada:Niedowymiarowanie może powodować nadmierny wzrost temperatury, problemy z napięciem, uciążliwe zadziałania zabezpieczeń i przyspieszone starzenie. Nadmierne przewymiarowanie może zwiększyć początkową inwestycję i może zmniejszyć efektywność ekonomiczną, ponieważ stałe straty występują nawet przy niewielkim obciążeniu transformatora.
Z tego powodu inżynierowie projektu powinni ocenić zarówno aktualne obciążenie, jak i oczekiwany rozwój obiektu. Zakład produkcyjny, który w ciągu najbliższych kilku lat planuje dodanie urządzeń produkcyjnych, może wymagać innej mocy transformatora niż zakład o stabilnym zapotrzebowaniu.
Jak można poprawić wydajność transformatora?
Na sprawność transformatora wpływają zarówno straty bez obciążenia, jak i straty związane z obciążeniem. Ponieważ transformatory mogą pracować nieprzerwanie przez wiele lat, nawet stosunkowo niewielkie różnice w stratach mogą stać się znaczące w całym cyklu życia sprzętu.
- Wybierz konstrukcję rdzenia odpowiednią do wymaganego napięcia i wydajności.
- Użyj odpowiednich wymiarów przewodów, aby kontrolować straty uzwojenia.
- Wybierz moc transformatora odpowiadającą rzeczywistemu profilowi obciążenia.
- Utrzymuj odpowiednie warunki chłodzenia i wentylacji.
- Zapobiegaj długotrwałej pracy przy nadmiernym przeciążeniu.
- Monitoruj temperaturę i nieprawidłowe warunki pracy.
- Utrzymuj zaciski, połączenia i sprzęt ochronny w dobrym stanie.
- Oceniaj koszty operacyjne w całym cyklu życia, zamiast skupiać się wyłącznie na cenie zakupu.
Międzynarodowe normy dotyczące transformatorów dotyczą również metod charakterystyki energetycznej i oceny. Na przykład norma IEC TS 60076-20 zapewnia podejścia do definiowania efektywności energetycznej i oceny wydajności energetycznej transformatora. :contentReference[oaicite:1]{index=1}
Gdzie stosuje się transformatory mocy 20KV?
Klasa napięcia 20 kV ma znaczenie dla wielu systemów dystrybucji średniego napięcia. Dokładna konfiguracja zależy od lokalnej sieci elektrycznej i wymagań projektu.
Zakłady Produkcyjne
Obsługuje linie produkcyjne, silniki, systemy HVAC, oświetlenie, sprężarki, pompy i sprzęt automatyki.
Obiekty komercyjne
Może obsługiwać centra handlowe, kompleksy biurowe, hotele, magazyny i duże budynki komercyjne.
Infrastruktura
Nadaje się do wybranych zastosowań w transporcie, transporcie komunalnym, użyteczności publicznej i dystrybucji infrastruktury.
Energia Odnawialna
Może stanowić część systemów gromadzenia lub dystrybucji energii elektrycznej, gdzie wymagana jest konwersja napięcia.
Jakie są różnice w konfiguracji głównego transformatora?
| Konfiguracja | Typowa siła | Ważna uwaga |
|---|---|---|
| Zanurzony w oleju | Silne odprowadzanie ciepła i przydatność do wielu zastosowań zewnętrznych. | Wymaga odpowiedniego zarządzania olejem i środków bezpieczeństwa instalacji. |
| Typ suchy | Przydatne, gdy priorytetem jest instalacja wewnątrz pomieszczeń i ograniczenie problemów związanych z cieczami. | Wentylacja, temperatura otoczenia i środowisko instalacji wymagają starannego rozważenia. |
| Indywidualny projekt | Może sprostać nietypowym wymaganiom dotyczącym napięcia, pojemności, ochrony środowiska lub instalacji. | Wymaga szczegółowej komunikacji technicznej pomiędzy kupującym a producentem. |
W przypadku transformatorów suchych norma IEC 60076-11 obejmuje transformatory mocy typu suchego o określonych granicach napięcia i zastosowań, dlatego przed wyborem konfiguracji ważne jest potwierdzenie obowiązującej normy i specyfikacji projektu. :contentReference[oaicite:2]{index=2}
W jaki sposób konserwacja może wydłużyć żywotność transformatora?
Dobrze zaprojektowany transformator nadal wymaga odpowiedniej obsługi i konserwacji. Inspekcja zapobiegawcza może zidentyfikować rozwijające się problemy, zanim spowodują nieoczekiwane przestoje.
| Obszar inspekcji | Co sprawdzić |
|---|---|
| Temperatura | Poszukaj nietypowego wzrostu temperatury lub zmian w stosunku do normalnych warunków pracy. |
| Znajomości | Sprawdź zaciski, połączenia kabli i oznaki przegrzania lub luzów. |
| Izolacja | Monitoruj stan izolacji zgodnie z programem konserwacji. |
| Chłodzenie | Upewnij się, że sprzęt chłodzący i ścieżki wentylacyjne pozostają drożne. |
| Ochrona | Sprawdź stan i ustawienia powiązanych urządzeń ochronnych. |
W przypadku transformatorów zanurzonych w oleju mineralnym zarządzanie obciążeniem i temperaturą jest szczególnie ważne, ponieważ temperatura pracy i warunki obciążenia wpływają na starzenie termiczne i żywotność transformatora. Norma IEC 60076-7 zawiera wytyczne dotyczące temperatur ładowania i pracy transformatorów zanurzonych w oleju mineralnym. :contentReference[oaicite:3]{index=3}
Jakich błędów zakupowych należy unikać?
- Wybór tylko według napięcia:Wartość znamionowa 20 kV nie definiuje pełnej specyfikacji transformatora.
- Ignorowanie przyszłego wzrostu obciążenia:Obiekt może szybko przerosnąć zbyt mały transformator.
- Koncentrując się wyłącznie na cenie zakupu:Należy również wziąć pod uwagę straty operacyjne, konserwację, transport, instalację i serwis.
- Ignorowanie warunków środowiskowych:Temperatura, wysokość, wilgotność, kurz i środowiska korozyjne mogą mieć wpływ na wydajność.
- Korzystanie z niekompletnej dokumentacji technicznej:Brakujące informacje mogą powodować opóźnienia w zatwierdzaniu projektu i udzielaniu zamówień.
- Niedocenianie wsparcia posprzedażowego:Części zamienne, pomoc techniczna, wsparcie przy uruchomieniu i rozwiązywanie problemów mogą mieć istotne znaczenie w całym cyklu życia sprzętu.
Dlaczego warto współpracować z Yueqing Sarah Electric Co., Ltd.?
W przypadku nabywców poszukujących niezawodnego dostawcy transformatorów mocy 20 KV możliwości producenta powinny być oceniane poza wyglądem produktu lub podstawową ofertą. Komunikacja techniczna, możliwości dostosowywania, kontrola jakości, dokumentacja, koordynacja dostaw i długoterminowa obsługa przyczyniają się do sukcesu projektu.
Yueqing Sarah Electric Co., Ltd. koncentruje się na sprzęcie elektrycznym i rozwiązaniach w zakresie dystrybucji energii, dostarczając klientom produkty zaprojektowane w oparciu o praktyczne wymagania projektowe. W przypadku nabywców przemysłowych i komercyjnych współpraca z dostawcą, który zna poziomy napięcia, pojemność znamionową, warunki instalacji, wymagania dotyczące ochrony i specyfikacje specyficzne dla danego zastosowania, może uprościć proces zaopatrzenia.
Skoncentrowany na aplikacji
Zalecenia dotyczące produktów można dostosować do rzeczywistych wymagań zastosowań elektrycznych.
Komunikacja techniczna
Jasne specyfikacje pomagają ograniczyć nieporozumienia podczas planowania projektu i zakupów.
Elastyczność projektu
Różne projekty mogą wymagać różnych rozwiązań w zakresie napięcia, pojemności, konfiguracji i instalacji.
Wartość długoterminowa
Kompletne podejście do zakupów uwzględnia niezawodność, wydajność, konserwację i serwis.
Przed złożeniem zapytania o wycenę kupujący powinni przygotować podstawowe informacje o projekcie, takie jak napięcie wejściowe, napięcie wyjściowe, moc znamionowa, częstotliwość, faza, miejsce instalacji, warunki otoczenia, rodzaj obciążenia, obowiązujące normy i oczekiwane wymagania dotyczące dostawy. Pełniejsze informacje pozwalają producentowi przedstawić dokładniejszą propozycję techniczną.
Często zadawane pytania
1. Co oznacza 20KV w transformatorze mocy?
20 KV ogólnie odnosi się do poziomu napięcia znamionowego wynoszącego około 20 kilowoltów po jednej stronie transformatora. Dokładna specyfikacja musi zostać potwierdzona zgodnie z wymaganiami sieci elektrycznej i projektu.
2. Czy transformator 20KV nadaje się do zastosowań przemysłowych?
Tak. Transformatory 20KV mogą być stosowane w różnych przemysłowych systemach rozdzielczych średniego napięcia, pod warunkiem prawidłowego dopasowania wymagań dotyczących napięcia, pojemności, izolacji, chłodzenia, ochrony i ochrony środowiska.
3. Jak określić wymaganą moc transformatora?
Zacznij od rzeczywistego zapotrzebowania obiektu na energię elektryczną, następnie rozważ czynniki zapotrzebowania, warunki rozruchu silnika, różnorodność obciążenia, przyszłą rozbudowę i charakterystykę operacyjną. Ostateczną wydajność powinien potwierdzić wykwalifikowany elektryk.
4. Co jest ważniejsze, cena transformatora czy wydajność?
Jedno i drugie ma znaczenie, ale sama cena zakupu nie odzwierciedla całkowitego kosztu posiadania. Należy również ocenić straty energii, konserwację, żywotność, instalację i przestoje.
5. Czy można dostosować transformator 20KV?
Wiele projektów transformatorów można dostosować pod względem współczynnika napięcia, pojemności, układu połączeń, metody chłodzenia, środowiska instalacji, wymagań ochronnych, wymiarów i innych warunków specyficznych dla projektu. Dostosowanie należy potwierdzić u producenta przed rozpoczęciem produkcji.
6. Jakie normy dotyczą transformatorów mocy?
IEC 60076 to główna seria międzynarodowych standardów dotyczących transformatorów. Różne części dotyczą tematów, w tym wymagań ogólnych, testów izolacji i dielektryka, transformatorów suchych, wytycznych dotyczących ładowania i efektywności energetycznej. Obowiązującą normę należy potwierdzić w zależności od typu transformatora i rynku docelowego.
7. Jakie informacje powinienem podać prosząc o wycenę?
Podaj napięcie pierwotne i wtórne, pojemność, częstotliwość, fazę, środowisko instalacji, typ transformatora, wymagania dotyczące połączenia, wymagania dotyczące chłodzenia, obowiązujące normy, ilość, miejsce przeznaczenia i wszelkie specjalne wymagania techniczne.
8. Jak można poprawić żywotność transformatora?
Odpowiednie obciążenie, skuteczne chłodzenie, regularne przeglądy, prawidłowe ustawienia zabezpieczeń, dobra konserwacja połączeń i rozwiązywanie problemów w odpowiednim czasie mogą pomóc w utrzymaniu niezawodnej pracy transformatora i ograniczeniu możliwego do uniknięcia starzenia.
Zbuduj bardziej niezawodny system zasilania średniego napięcia
Wybór odpowiedniego transformatora mocy 20 kV wymaga czegoś więcej niż tylko porównania ofert. Prawidłowe rozwiązanie powinno pasować do obciążenia elektrycznego, środowiska operacyjnego, oczekiwań w zakresie wydajności, systemu ochrony, warunków instalacji i długoterminowych celów projektu.Yueqing Sarah Electric Co., Ltd.może pomóc nabywcom przemysłowym i komercyjnym ocenić wymagania dotyczące transformatorów i opracować praktyczne rozwiązanie w zakresie dystrybucji energii.
Potrzebujesz transformatora mocy 20KV do swojego projektu?Skontaktuj się z namidzisiaj, aby omówić Twoje wymagania dotyczące napięcia, pojemności, zastosowania i dostosowywania.
